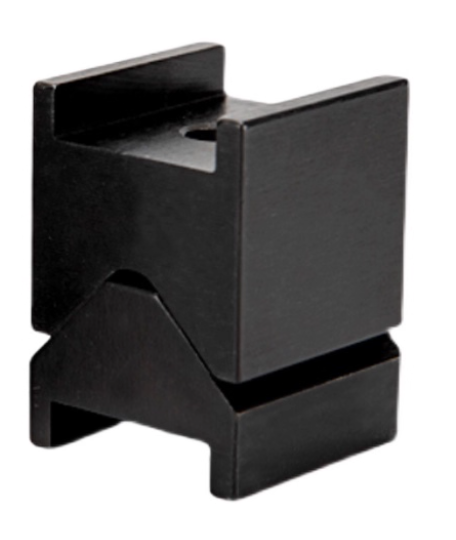

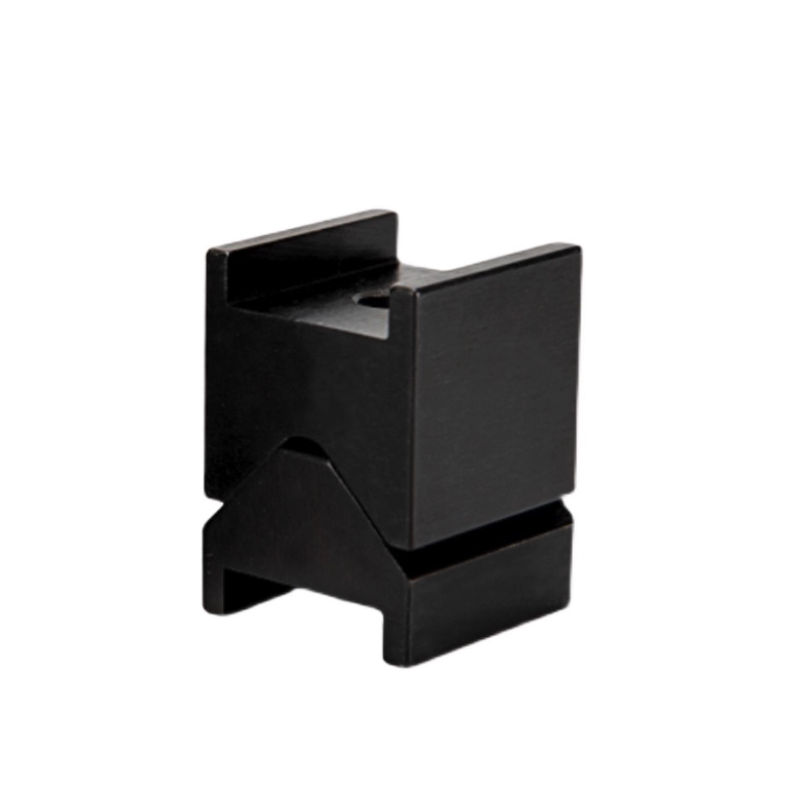

Khối định vị CVTBS (V-Shaped Locating Block Sets) là cấu kiện cơ khí có tác dụng định vị vị trí 2 chi tiết với nhau một cách chính xác. Khối định vị có cấu tạo 2 mảnh, được lắp ghép trên 2 chi tiết tương ứng, bề mặt tiếp xúc có dạng chữ V khi chạm nhau.

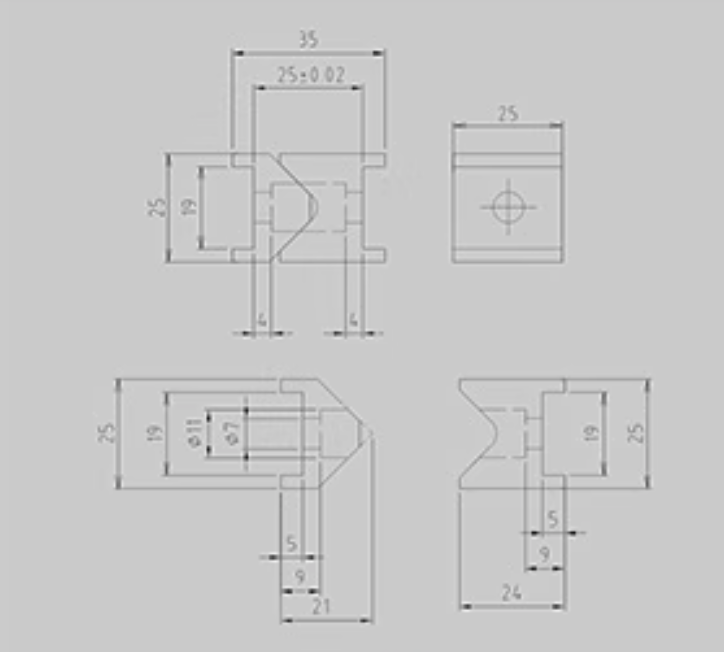

Thông số kỹ thuật khối định vị chữ V
Vật liệu: Thép SKD61 + nhiệt luyện + sơn đen

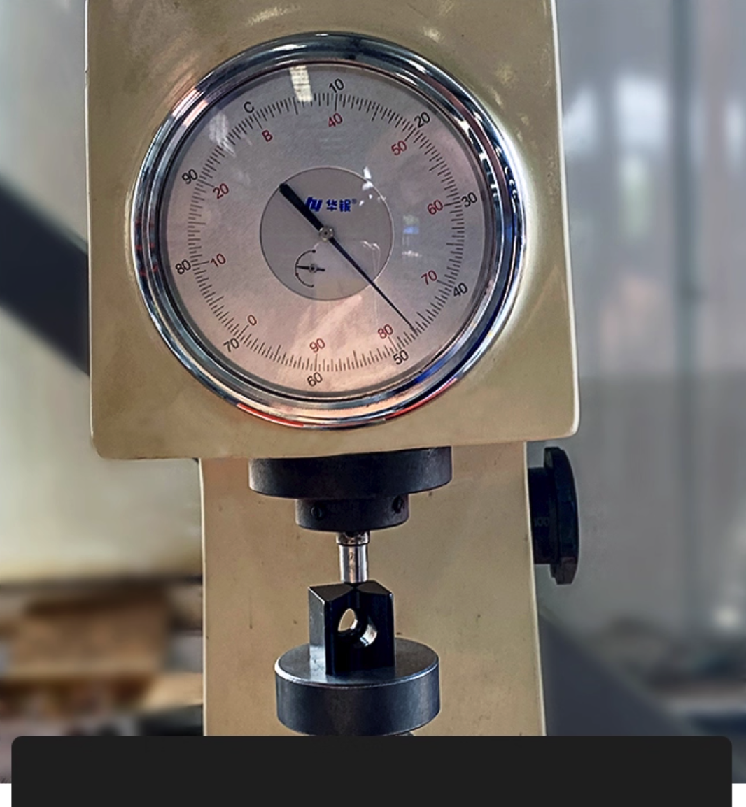

Độ cứng: 45-50 Hrc
Dung sai: 0.02 mm
Ứng dụng của khối định vị chữ V CVTBS
- Định vị 2 chi tiết trong Jig đồ gá máy móc, cần đạt độ chính xác vị trí cao.
- Sử dụng trong khuôn mẫu, để định vị giữa 2 khối với nhau.
