Chốt định vị là gì? phân loại các chốt định vị

Chốt định vị là gì?

Trong ngành cơ khí nói chung và khuôn mẫu nói riêng thì chốt định vị là chi tiết không thể thiếu.
Chốt định vị là một trong những linh kiện tiêu chuẩn đóng vai trò quan trọng trong việc đảm bảo độ chính xác khi lắp ráp và định vị cấu kiện kim loại trong máy móc. Mặc dù có cấu tạo khá đơn giản, nhưng chốt định vị giúp cố định vị trí giữa các tấm khuôn, insert và đồ gá, góp phần giảm sai số, tăng độ ổn định và kéo dài tuổi thọ của máy móc và bộ khuôn mẫu.

Chốt định vị thuộc danh mục linh kiện khuôn mẫu tiêu chuẩn, có nhiều loại chốt định vị với kiểu dáng, vật liệu và tiêu chuẩn khác nhau như chốt định vị có ren, với dung sai đường kính âm, chốt định vị có ren dung sai dương, chốt định vị đầu côn, chốt định vị đầu vát, chốt định vị đầu phẳng... Mỗi loại đều được thiết kế để đáp ứng những yêu cầu kỹ thuật và điều kiện làm việc riêng.

Chốt định vị dùng trong khuôn mẫu

Trong ngành khuôn, độ chính xác cần tương đối chính xác, dung sai đạt 0.01-0.02, do vậy các chốt định vị khuôn cũng đòi hỏi độ chính xác về kích thước, dung sai, cũng như vậy liệu, độ cứng đảm bảo
Các model chốt định vị thường dùng trong phần này như

Chốt định vị mstp - dung sai dương

Chốt định vị mstp là loại tương đối thông dụng trong khuôn mẫu, cũng như trong chế tạo máy, dây truyền thiết bị, jig đồ gá ...sản phẩm có kích thước đa dạng từ phi 5 đến phi 16, chiều dài từ 10mm đến 100mm tùy từng kích thước. Chốt định vị mstp khác loại khác là một đầu được gia công lỗ ren, tiện lợi cho tháo lắp khi cần bảo dưỡng thay thế khá dễ dàng.

Ứng dụng: Khuôn nhựa, đúc nhựa cao su, đột dập kim loại, jig đồ gá máy móc, chế tạo máy ..

Chốt định vị msth - dung sai âm

Ngược lại với chốt mstp, chốt định vị msth có dung sai âm, phù hợp với một số chi tiết nhà thiết kế khuôn lựa cho phương án tốt cho khuôn, đảo bảo định vị vững chắc.

Ứng dụng của loại chốt này: Dùng trong khuôn ép nhựa, khuôn đột dập, khuôn thổi, đúc cao su .. hay jig đồ gá máy móc, dây truyền thiết bị tự động hóa.

Chốt định vị dùng trong máy móc dây truyền tự động

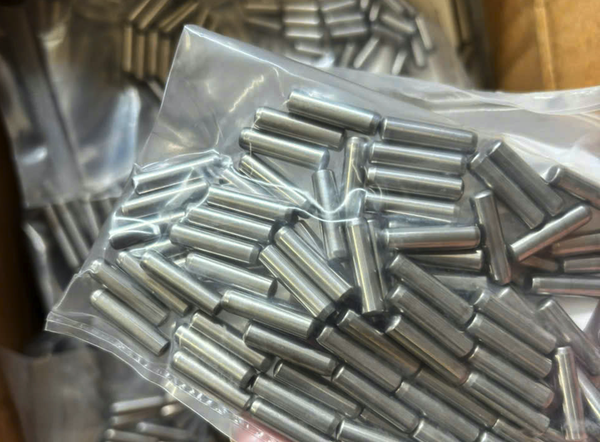

Chốt định vị không ren MS

Chốt định vị không ren ms được gia công hàng loạt, vật liệu suj2, 2 đầu vat không có lỗ ren, tròn trơn và có dung sai khá chính xác, phù hợp với máy móc dây truyền thiết bị để định vị chi tiết với nhau, và ít phải tháo lắp máy móc.
Ứng dụng: Máy móc, khuôn mẫu, dây truyền tự động hóa ..

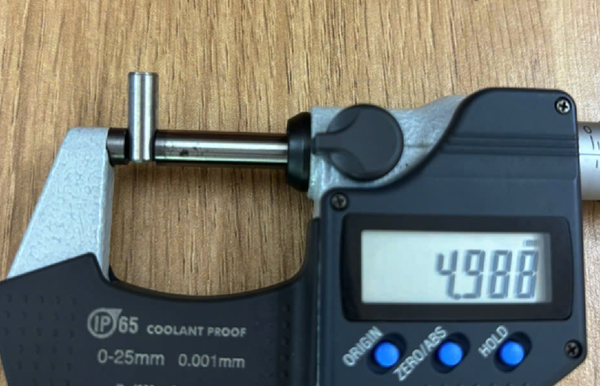

Chốt định vị không ren inox 304

Trong môi trường ẩm thấp, hay ngoài trời, một số máy móc thiết bị cần vật liệu inox để tránh ăn mòn, đảm bảo dùng tốt trong nhiều năm dài. Do vậy khách hàng lựa chọn chốt định vị bàng vật liệu inox là phù hợp.
ứng dụng: Trong môi trường ẩm, khuôn mẫu, máy móc ...

Phân loại theo vật liệu chế tạo

Chốt định vị thường chế tạo bằng các vật liệu phổ biến như suj2, skd11, skd61, inox 304, inox 316 .. một số nhà máy đáp ứng như cầu giá rẻ, không cần độ chính xác cao có thể dùng các vật liệu rẻ hơn như s45c , 65mn
Ngoài ra, một số jig đồ gá đơn giản, có thể lựa chọn vật liệu bằng nhựa như abs, pom ...
