Bạc Dẫn Hướng Là Gì? Cấu Tạo, Công Dụng, Phân Loại Và Ứng Dụng Trong Công Nghiệp

Trong ngành cơ khí chính xác và chế tạo khuôn mẫu, hệ thống dẫn hướng đóng vai trò quan trọng trong việc đảm bảo sự ổn định và độ chính xác của thiết bị. Một trong những linh kiện không thể thiếu trong hệ thống này chính là bạc dẫn hướng.

Bạc dẫn hướng được sử dụng phổ biến trong khuôn ép nhựa, khuôn dập kim loại, khuôn ép cao su và nhiều cơ cấu máy công nghiệp. Việc lựa chọn bạc dẫn hướng phù hợp giúp giảm ma sát, hạn chế mài mòn và nâng cao hiệu quả vận hành của bộ khuôn.

Vậy bạc dẫn hướng là gì? Cấu tạo, công dụng và các loại bạc dẫn hướng hiện nay có đặc điểm như thế nào? Hãy cùng Công ty TNHH Thương Mại Thiết Bị Đông Dương tìm hiểu trong bài viết dưới đây.

1. Bạc dẫn hướng là gì?

Bạc dẫn hướng (Guide Bushing) là linh kiện cơ khí dạng ống trụ, thường được lắp cố định vào tấm khuôn hoặc kết cấu máy để dẫn hướng chuyển động của trụ dẫn hướng.

Trong bộ khuôn, bạc dẫn hướng kết hợp với trụ dẫn hướng tạo thành hệ thống giúp các tấm khuôn chuyển động đúng hướng, hạn chế sai lệch vị trí khi đóng và mở.

Bạc dẫn hướng thường được chế tạo từ thép hợp kim, thép ổ lăn, đồng hợp kim hoặc vật liệu chuyên dụng có khả năng chống mài mòn.

Tùy theo yêu cầu kỹ thuật, sản phẩm có thể được thiết kế dạng trơn, có vai, có rãnh dầu hoặc tích hợp vật liệu bôi trơn rắn.

Bạc dẫn hướng là một thành phần quan trọng giúp nâng cao độ chính xác, độ ổn định và tuổi thọ của hệ thống khuôn mẫu.

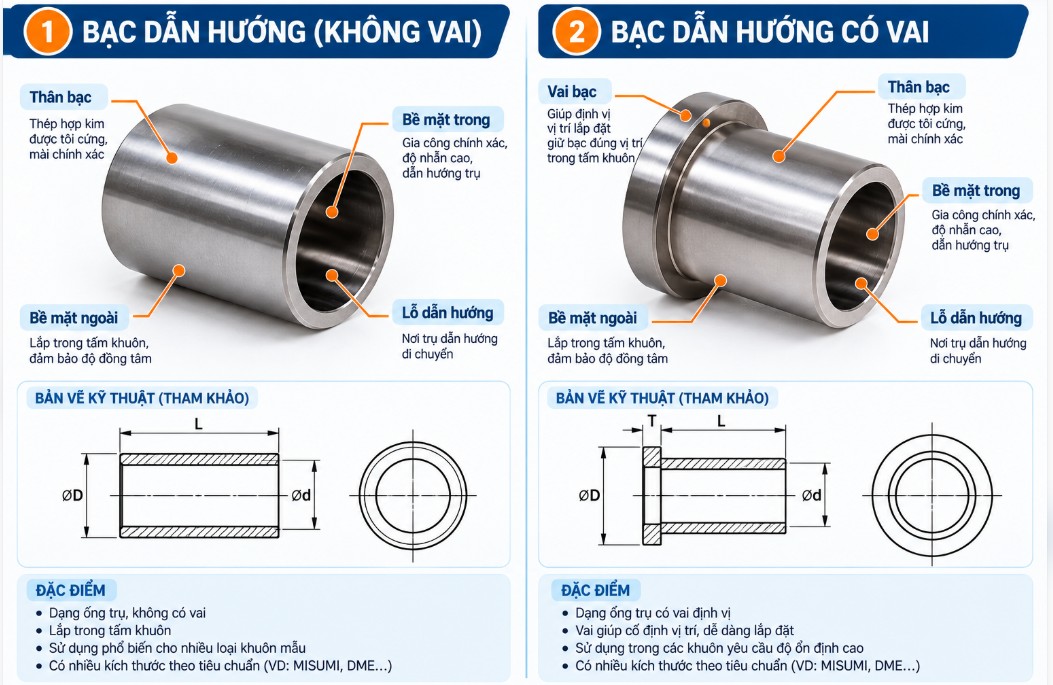

2. Cấu tạo của bạc dẫn hướng

Bạc dẫn hướng có cấu tạo tương đối đơn giản nhưng yêu cầu độ chính xác gia công cao, đặc biệt tại các bề mặt lắp ghép.

Một bạc dẫn hướng thông dụng gồm những bộ phận và đặc điểm chính sau:

2.1. Thân bạc dẫn hướng

Thân bạc thường có dạng hình trụ rỗng, được chế tạo từ vật liệu có độ bền và khả năng chịu mài mòn phù hợp.

Bề mặt ngoài được gia công theo kích thước và dung sai yêu cầu để lắp vào tấm khuôn.

2.2. Lỗ dẫn hướng

Đây là phần quan trọng nhất của bạc dẫn hướng, có nhiệm vụ tiếp xúc và dẫn hướng trụ dẫn hướng trong quá trình hoạt động.

Đường kính trong, độ tròn, độ nhẵn bề mặt và khe hở lắp ghép ảnh hưởng trực tiếp đến độ chính xác chuyển động của hệ thống.

2.3. Vai định vị

Một số loại bạc dẫn hướng được thiết kế thêm phần vai ở một đầu thân bạc.

Vai bạc giúp xác định vị trí lắp đặt, hỗ trợ giữ bạc đúng vị trí và hạn chế dịch chuyển theo phương dọc trục trong những kết cấu phù hợp.

2.4. Rãnh dầu hoặc bộ phận bôi trơn

Đối với bạc dẫn hướng cần bôi trơn, bề mặt làm việc có thể được thiết kế thêm rãnh dầu để phân phối chất bôi trơn.

Một số loại bạc tự bôi trơn sử dụng vật liệu bôi trơn rắn như graphite, giúp giảm ma sát và giảm nhu cầu bổ sung dầu mỡ trong những điều kiện vận hành nhất định.

3. Công dụng của bạc dẫn hướng trong sản xuất

3.1. Đảm bảo chuyển động chính xác của khuôn

Công dụng quan trọng nhất của bạc dẫn hướng là hỗ trợ các tấm khuôn chuyển động theo phương đã được thiết kế.

Khi trụ dẫn hướng đi vào bạc, hệ thống giúp duy trì sự thẳng hàng giữa các bộ phận khuôn, hạn chế sai lệch trong quá trình đóng và mở.

3.2. Giảm ma sát và mài mòn

Trong quá trình hoạt động, trụ dẫn hướng và bạc dẫn hướng thường xuyên có chuyển động tương đối.

Việc sử dụng vật liệu phù hợp, gia công chính xác và bôi trơn đúng kỹ thuật giúp giảm ma sát, hạn chế mài mòn tại bề mặt tiếp xúc.

3.3. Nâng cao độ chính xác của sản phẩm

Đối với khuôn ép nhựa và khuôn dập, độ chính xác của hệ thống dẫn hướng ảnh hưởng đến khả năng lắp ghép và vị trí tương quan giữa các tấm khuôn.

Bạc dẫn hướng hoạt động ổn định giúp hạn chế nguy cơ sai lệch, góp phần duy trì chất lượng sản phẩm khi sản xuất hàng loạt.

3.4. Hỗ trợ kéo dài tuổi thọ khuôn

Bạc dẫn hướng được lựa chọn và lắp đặt đúng cách giúp hạn chế những tiếp xúc không mong muốn giữa các chi tiết khuôn.

Nhờ đó, doanh nghiệp có thể giảm nguy cơ hư hỏng cơ cấu dẫn hướng, hạn chế thời gian dừng máy và tối ưu chi phí bảo trì.

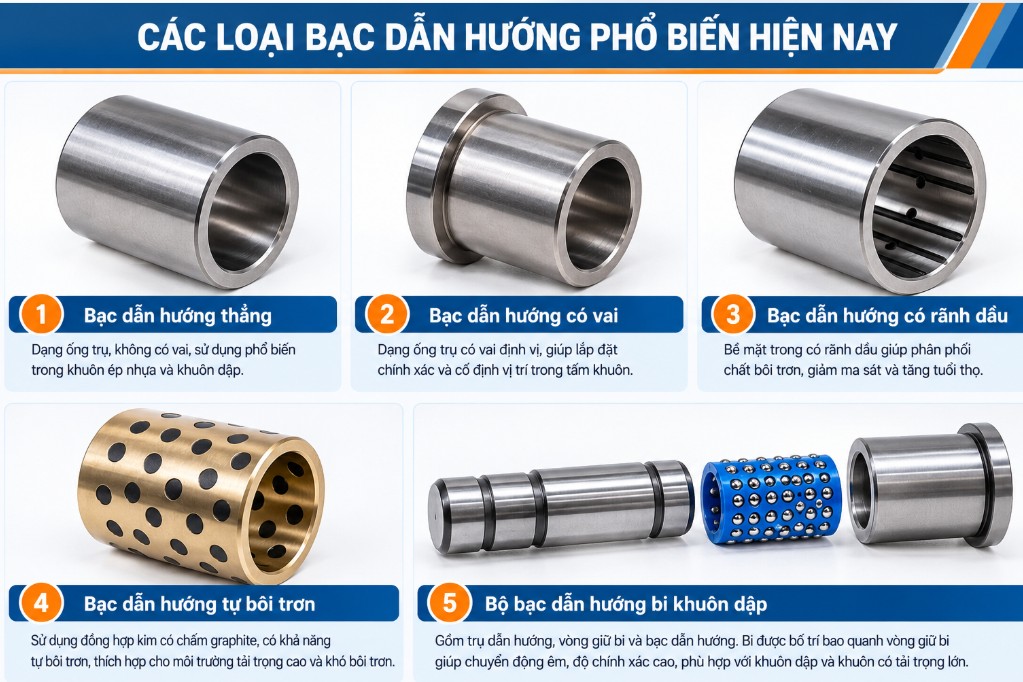

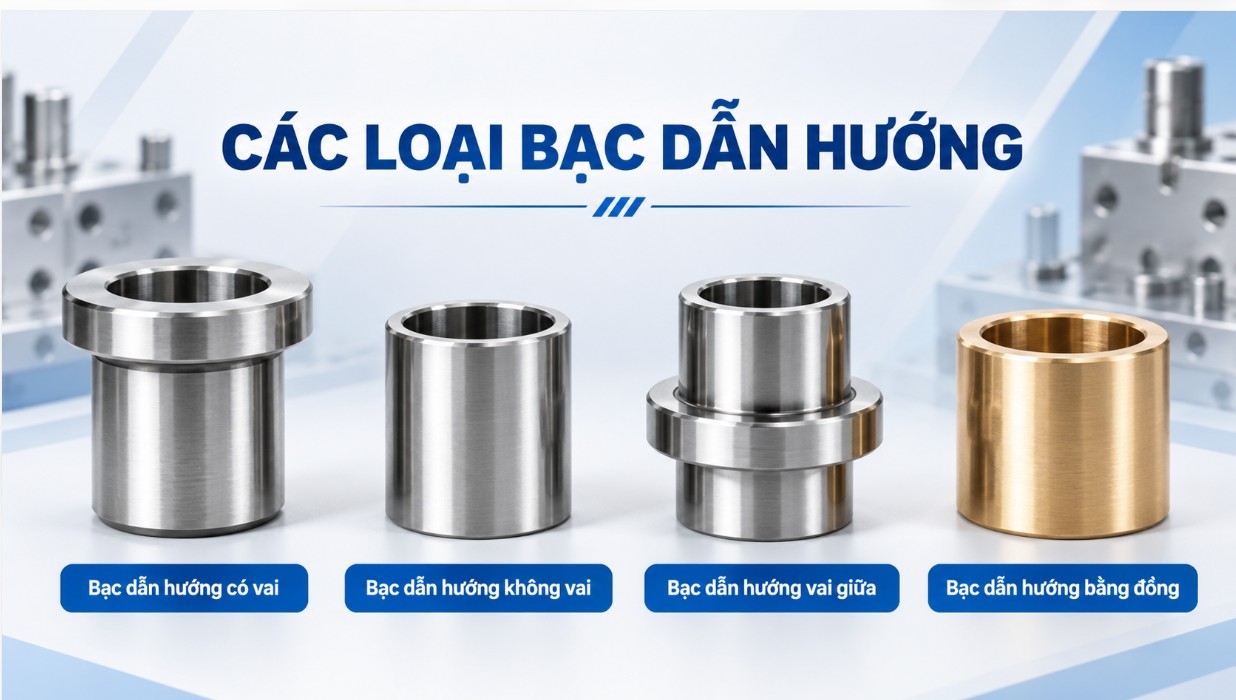

4. Các loại bạc dẫn hướng phổ biến hiện nay

Trên thị trường hiện nay, bạc dẫn hướng được phân thành nhiều nhóm dựa trên hình dạng, vật liệu và phương pháp hoạt động.

4.1. Bạc dẫn hướng thẳng

Bạc dẫn hướng thẳng có dạng ống trụ, đường kính ngoài gần như đồng nhất trên toàn bộ thân bạc.

Đây là loại có kết cấu đơn giản, dễ bố trí trong nhiều hệ thống khuôn mẫu.

Sản phẩm thường được sử dụng trong khuôn ép nhựa, khuôn dập và các cơ cấu dẫn hướng chuyển động thẳng.

4.2. Bạc dẫn hướng có vai

Bạc dẫn hướng có vai được thiết kế thêm phần gờ tại một đầu.

Phần vai giúp xác định vị trí lắp đặt và hỗ trợ cố định bạc trong tấm khuôn theo kết cấu thiết kế.

Loại bạc này phù hợp với những hệ thống yêu cầu kiểm soát vị trí lắp ghép theo phương dọc trục.

4.3. Bạc dẫn hướng tự bôi trơn

Bạc dẫn hướng tự bôi trơn (Oil-Free Guide Bushing) thường sử dụng vật liệu đặc biệt hoặc tích hợp chất bôi trơn rắn trên bề mặt làm việc.

Một số sản phẩm được chế tạo từ đồng hợp kim kết hợp graphite, giúp duy trì khả năng bôi trơn trong quá trình chuyển động.

Ưu điểm của loại bạc này là giảm nhu cầu bảo dưỡng bôi trơn thường xuyên, phù hợp với những ứng dụng có điều kiện vận hành tương thích.

Tuy nhiên, bạc tự bôi trơn vẫn cần được kiểm tra và sử dụng theo hướng dẫn kỹ thuật của nhà sản xuất.

4.4. Bạc dẫn hướng có rãnh dầu

Bạc dẫn hướng có rãnh dầu được thiết kế với các rãnh trên bề mặt làm việc để hỗ trợ phân phối dầu hoặc mỡ bôi trơn.

Kết cấu này giúp duy trì lớp bôi trơn tại vùng tiếp xúc giữa bạc và trụ dẫn hướng khi vận hành đúng điều kiện thiết kế.

4.5. Bạc dẫn hướng bi

Bạc dẫn hướng bi sử dụng các viên bi trong cơ cấu dẫn hướng nhằm giảm ma sát trượt, thay thế bằng tiếp xúc lăn.

Loại bạc này thường được sử dụng trong một số hệ thống khuôn dập và cơ cấu dẫn hướng chính xác, yêu cầu chuyển động êm và phù hợp với tải trọng thiết kế.

5. Ứng dụng của bạc dẫn hướng trong công nghiệp

5.1. Ngành sản xuất khuôn ép nhựa

Bạc dẫn hướng được lắp đặt trong khuôn ép nhựa để phối hợp với trụ dẫn hướng, hỗ trợ các tấm khuôn đóng mở đúng vị trí.

Linh kiện này được ứng dụng trong khuôn sản xuất vỏ thiết bị điện tử, sản phẩm gia dụng, linh kiện ô tô và các chi tiết nhựa kỹ thuật.

5.2. Ngành dập kim loại

Trong các bộ khuôn dập, hệ thống trụ và bạc dẫn hướng giúp duy trì chuyển động tương đối chính xác giữa các bộ phận khuôn.

Điều này đặc biệt quan trọng trong quá trình dập, cắt và tạo hình kim loại, nơi yêu cầu kiểm soát vị trí giữa chày và cối.

5.3. Ngành sản xuất linh kiện ô tô

Các nhà máy sản xuất phụ tùng ô tô sử dụng nhiều loại khuôn ép nhựa, khuôn dập và thiết bị gia công chính xác.

Bạc dẫn hướng góp phần duy trì sự ổn định của hệ thống khuôn, hỗ trợ sản xuất các chi tiết có yêu cầu cao về độ chính xác và tính đồng đều.

5.4. Ngành sản xuất cao su

Trong khuôn ép cao su, bạc dẫn hướng được sử dụng để hỗ trợ chuyển động và căn chỉnh các tấm khuôn.

Các ứng dụng liên quan gồm sản xuất gioăng, phớt, đệm chống rung và những chi tiết cao su kỹ thuật.

5.5. Ngành cơ khí chính xác

Ngoài khuôn mẫu, bạc dẫn hướng còn được ứng dụng trong những cơ cấu máy cần dẫn hướng chuyển động tịnh tiến, đồ gá và thiết bị tự động hóa phù hợp.

Việc lựa chọn đúng kiểu bạc giúp tăng tính ổn định và độ lặp lại trong quá trình vận hành.

6. Cách lựa chọn bạc dẫn hướng phù hợp

Để lựa chọn bạc dẫn hướng, doanh nghiệp cần xem xét những thông số kỹ thuật quan trọng:

• Đường kính trong: Phải tương thích với kích thước và dung sai của trụ dẫn hướng.

• Đường kính ngoài: Phù hợp với kết cấu lỗ lắp đặt trên tấm khuôn.

• Chiều dài bạc: Đáp ứng yêu cầu dẫn hướng và hành trình chuyển động.

• Vật liệu: Lựa chọn theo tải trọng, điều kiện ma sát và nhiệt độ làm việc.

• Kiểu lắp: Xác định bạc thẳng, bạc có vai hoặc loại chuyên dụng.

• Điều kiện bôi trơn: Cân nhắc bạc có rãnh dầu hoặc bạc tự bôi trơn theo nhu cầu sử dụng.

Đặc biệt, cần đối chiếu bản vẽ kỹ thuật và thông số của nhà sản xuất để đảm bảo sự tương thích giữa bạc và trụ dẫn hướng.

7. Lưu ý khi lắp đặt và bảo dưỡng bạc dẫn hướng

Trong quá trình lắp đặt, cần kiểm tra kích thước lỗ lắp, dung sai và độ đồng tâm của hệ thống dẫn hướng.

Không nên sử dụng lực ép vượt mức cho phép hoặc lắp ghép sai dung sai vì có thể gây biến dạng bạc, làm tăng ma sát và ảnh hưởng đến chuyển động của trụ.

Trong quá trình vận hành, cần kiểm tra định kỳ tình trạng mài mòn, khe hở lắp ghép và bề mặt tiếp xúc.

Đối với các loại bạc yêu cầu bôi trơn, cần sử dụng dầu hoặc mỡ phù hợp theo hướng dẫn kỹ thuật.

Khi phát hiện bạc bị mòn, nứt hoặc biến dạng, nên kiểm tra đồng thời tình trạng trụ dẫn hướng để có phương án thay thế phù hợp.
