Trong ngành công nghiệp chế tạo khuôn mẫu, độ chính xác của các chi tiết cơ khí đóng vai trò quan trọng, ảnh hưởng trực tiếp đến chất lượng sản phẩm, năng suất sản xuất và tuổi thọ của bộ khuôn. Một trong những linh kiện hỗ trợ quá trình đóng mở và căn chỉnh khuôn chính là định vị khuôn cao su.

Mặc dù có kích thước tương đối nhỏ và cấu tạo không quá phức tạp, định vị khuôn cao su lại đảm nhận chức năng quan trọng trong việc duy trì vị trí tương quan giữa các phần khuôn. Vậy định vị khuôn cao su là gì, cấu tạo ra sao, hoạt động theo nguyên lý nào và được ứng dụng trong những ngành công nghiệp nào? Hãy cùng Thiết Bị Đông Dương tìm hiểu chi tiết qua bài viết dưới đây.

1. Định vị khuôn cao su là gì?

Định vị khuôn cao su là một loại linh kiện cơ khí chính xác, thường được sử dụng trong các bộ khuôn ép cao su, khuôn lưu hóa và những hệ thống khuôn cần duy trì vị trí lắp ghép ổn định.

Trong tiếng Anh, sản phẩm có thể được gọi là Rubber Mold Locating Pin, Tapered Locating Pin hoặc Locating Pin and Bushing Set, tùy theo kết cấu và cách phân loại của từng nhà sản xuất.

Về cơ bản, bộ định vị thường bao gồm hai chi tiết chính: chốt định vị và bạc định vị. Hai bộ phận này được lắp trên các phần khuôn tương ứng, tạo thành cơ cấu dẫn hướng và căn chỉnh vị trí khi khuôn tiến hành đóng lại.

Khi vận hành, chốt định vị sẽ đi vào bạc định vị, hỗ trợ các phần khuôn tiếp cận đúng vị trí thiết kế. Nhờ đó, hạn chế hiện tượng lệch ngang, sai vị trí lắp ghép và những va chạm không mong muốn giữa các chi tiết khuôn.

Định vị khuôn cao su thường được chế tạo từ thép hợp kim, kết hợp các công đoạn gia công chính xác, nhiệt luyện và mài hoàn thiện để đáp ứng yêu cầu về độ bền, độ cứng cũng như khả năng chống mài mòn.

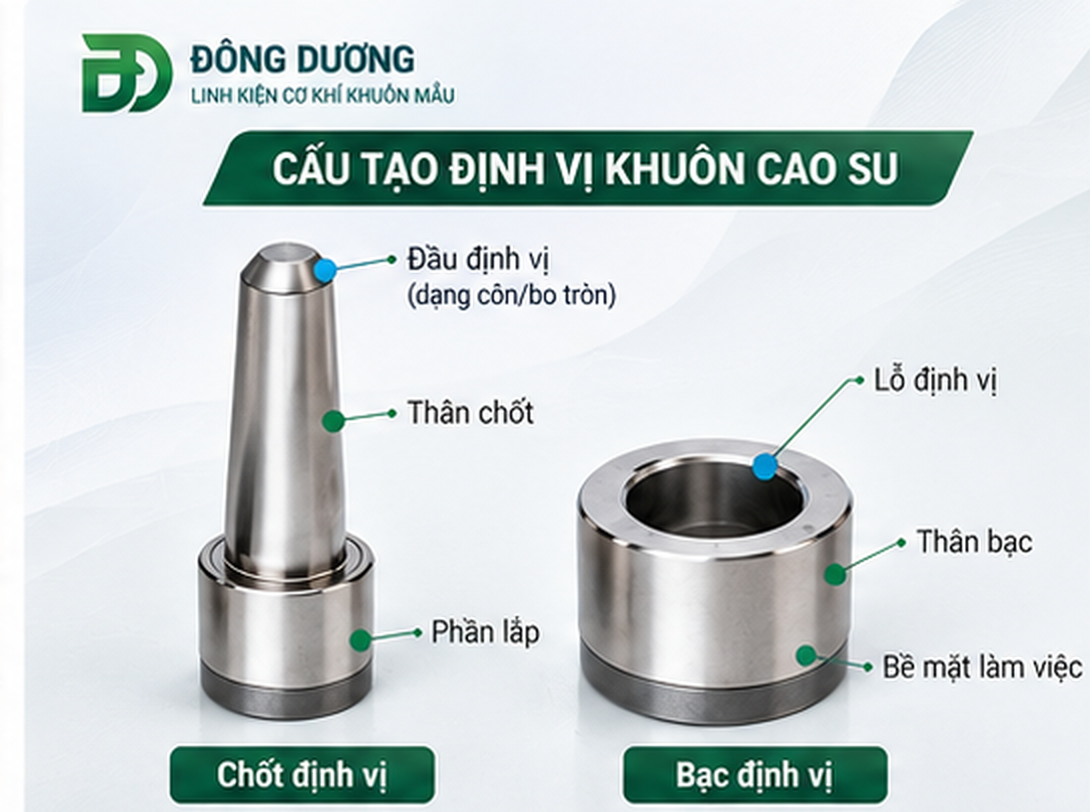

2. Cấu tạo của định vị khuôn cao su

Một bộ định vị khuôn cao su thông dụng có cấu tạo gồm hai thành phần chính.

2.1. Chốt định vị

Chốt định vị là bộ phận có dạng hình trụ, một đầu được gia công thành dạng côn hoặc bo tròn nhằm hỗ trợ quá trình dẫn hướng khi khuôn đóng.

Tùy theo thiết kế của nhà sản xuất, chốt định vị có thể có những đặc điểm như:

• Thân hình trụ được gia công với độ chính xác cao.

• Đầu định vị dạng côn hoặc bo tròn giúp tiếp nhận và dẫn hướng.

• Bề mặt được mài hoàn thiện nhằm giảm ma sát và hạn chế mài mòn.

• Vật liệu thép có khả năng chịu tải và chống biến dạng phù hợp với điều kiện làm việc.

• Phần thân lắp được thiết kế theo dung sai kỹ thuật cụ thể.

Chốt định vị thường được lắp cố định trên một phần khuôn và phối hợp với bạc định vị ở phần khuôn đối diện.

2.2. Bạc định vị

Bạc định vị là chi tiết có dạng ống trụ, được gia công lỗ bên trong để tiếp nhận chốt định vị.

Tùy cấu tạo, bạc có thể sử dụng lỗ trụ, lỗ côn hoặc bề mặt tiếp xúc được thiết kế tương ứng với hình dạng chốt.

Bạc định vị có vai trò dẫn hướng, hỗ trợ căn chỉnh và tạo bề mặt lắp ghép ổn định cho chốt trong quá trình đóng khuôn.

Do thường xuyên chịu tiếp xúc cơ khí, bạc định vị cần đáp ứng các yêu cầu về độ cứng, khả năng chống mài mòn và độ chính xác kích thước.

Sự phối hợp chính xác giữa chốt và bạc là yếu tố quan trọng quyết định hiệu quả hoạt động của cả bộ định vị.

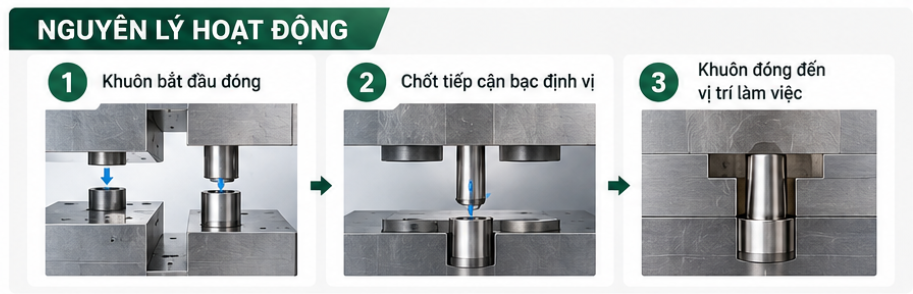

3. Nguyên lý hoạt động của định vị khuôn cao su

Nguyên lý hoạt động của định vị khuôn cao su dựa trên sự phối hợp giữa chốt định vị và bạc định vị khi hai phần khuôn tiến lại gần nhau.

Quá trình này có thể chia thành ba giai đoạn.

Giai đoạn 1: Khuôn bắt đầu đóng

Khi máy ép bắt đầu chu trình làm việc, các phần khuôn chuyển động đến gần nhau. Đối với những bộ khuôn có hệ thống trục và bạc dẫn hướng chính, hệ thống này thường đảm nhận nhiệm vụ định hướng ban đầu.

Giai đoạn 2: Chốt tiếp cận bạc định vị

Khi khoảng cách giữa các phần khuôn giảm xuống, đầu chốt định vị bắt đầu đi vào bạc nhận.

Hình dạng côn hoặc bo tròn ở đầu chốt giúp quá trình tiếp nhận thuận lợi hơn, hỗ trợ điều chỉnh những sai lệch nhỏ về vị trí trong phạm vi thiết kế cho phép.

Giai đoạn 3: Khuôn đóng đến vị trí làm việc

Khi khuôn tiếp tục đóng, các bề mặt định vị phối hợp với nhau để duy trì vị trí tương quan chính xác giữa các phần khuôn.

Nhờ cơ cấu này, bộ khuôn có thể thực hiện các chu kỳ đóng mở lặp lại với độ ổn định cao hơn, góp phần duy trì chất lượng sản phẩm trong quá trình sản xuất hàng loạt.

Cần lưu ý rằng định vị khuôn không phải lúc nào cũng thay thế được trục dẫn hướng chính. Hai cơ cấu có thể đảm nhận những chức năng khác nhau và được sử dụng kết hợp tùy theo thiết kế bộ khuôn.

4. Công dụng và chức năng của định vị khuôn cao su

4.1. Định vị chính xác các phần khuôn

Đây là chức năng quan trọng nhất của sản phẩm.

Định vị khuôn cao su giúp duy trì vị trí tương quan giữa những phần khuôn trong quá trình đóng, hạn chế sai lệch có thể ảnh hưởng đến hình dạng và kích thước sản phẩm.

Đối với các sản phẩm cao su kỹ thuật đòi hỏi độ chính xác cao, việc duy trì sự ổn định của bộ khuôn là yếu tố cần thiết để kiểm soát chất lượng.

4.2. Hỗ trợ quá trình đóng khuôn

Nhờ thiết kế đầu dẫn hướng phù hợp, chốt định vị có thể đi vào bạc thuận lợi trong quá trình khuôn đóng.

Cơ cấu này hỗ trợ căn chỉnh vị trí và hạn chế nguy cơ va chạm sai lệch giữa các chi tiết, đặc biệt trong những hệ thống khuôn vận hành với tần suất cao.

4.3. Góp phần bảo vệ các chi tiết khuôn

Khi các phần khuôn bị lệch vị trí, những bề mặt làm việc có thể va chạm không đúng thiết kế, gây trầy xước, biến dạng hoặc mài mòn bất thường.

Việc sử dụng bộ định vị phù hợp giúp giảm nguy cơ này, góp phần bảo vệ những chi tiết quan trọng và hỗ trợ kéo dài thời gian sử dụng của bộ khuôn.

4.4. Nâng cao tính ổn định của chất lượng sản phẩm

Trong sản xuất hàng loạt, khuôn phải thực hiện nhiều chu kỳ đóng mở liên tục.

Nếu vị trí đóng khuôn thiếu ổn định, sản phẩm có thể xuất hiện sai lệch kích thước, lệch đường phân khuôn hoặc phát sinh bavia bất thường.

Bộ định vị hoạt động chính xác giúp duy trì tính lặp lại của vị trí khuôn, qua đó hỗ trợ giảm sai lỗi và nâng cao sự đồng đều giữa các sản phẩm.

4.5. Hỗ trợ giảm chi phí bảo trì

Một hệ thống định vị được lựa chọn và lắp đặt đúng kỹ thuật có thể góp phần hạn chế những hư hỏng do sai lệch vị trí.

Điều này giúp doanh nghiệp giảm nguy cơ phải sửa chữa các chi tiết khuôn, hạn chế thời gian dừng máy và tối ưu chi phí bảo trì trong dài hạn.

5. Ứng dụng của định vị khuôn cao su trong công nghiệp

Nhờ khả năng căn chỉnh và duy trì vị trí lắp ghép, cơ cấu định vị chốt – bạc được sử dụng trong nhiều lĩnh vực sản xuất.

5.1. Ngành sản xuất cao su kỹ thuật

Đây là lĩnh vực ứng dụng phổ biến của định vị khuôn cao su.

Sản phẩm được sử dụng trong các bộ khuôn chế tạo:

• Gioăng cao su và vòng đệm làm kín.

• Phớt chắn dầu và các chi tiết làm kín.

• Cao su giảm chấn, chống rung.

• Linh kiện cao su kỹ thuật dùng trong máy móc.

• Các sản phẩm cao su định hình theo yêu cầu.

Trong các ứng dụng này, bộ định vị giúp các phần khuôn đóng đúng vị trí, hỗ trợ duy trì độ chính xác và sự đồng đều của sản phẩm.

5.2. Ngành công nghiệp ô tô, xe máy

Nhiều linh kiện cao su được sử dụng trong ngành ô tô, xe máy được sản xuất bằng các công nghệ ép khuôn và lưu hóa.

Có thể kể đến gioăng làm kín, cao su chân máy, ống lót, cao su giảm chấn và các chi tiết kỹ thuật khác.

Những bộ khuôn sản xuất các chi tiết này thường yêu cầu khả năng đóng mở ổn định và tính lặp lại cao. Vì vậy, hệ thống định vị cơ khí giữ vai trò quan trọng trong việc duy trì chất lượng sản xuất.

5.3. Ngành chế tạo khuôn ép nóng và khuôn lưu hóa

Trong những bộ khuôn làm việc ở nhiệt độ cao, độ chính xác lắp ghép cần được kiểm soát đồng thời với sự giãn nở nhiệt của các chi tiết.

Bộ định vị phù hợp có thể hỗ trợ căn chỉnh các phần khuôn trong quá trình vận hành.

Tuy nhiên, kỹ sư cần lựa chọn vật liệu, dung sai và kiểu lắp thích hợp với nhiệt độ làm việc để tránh hiện tượng kẹt hoặc mài mòn bất thường.

5.4. Ngành chế tạo khuôn nhựa và khuôn mẫu chính xác

Ngoài khuôn cao su, nguyên lý định vị bằng chốt và bạc cũng được ứng dụng trong những kết cấu khuôn nhựa và khuôn mẫu chính xác.

Đối với các bộ khuôn có yêu cầu căn chỉnh tại mặt phân khuôn, kỹ sư có thể lựa chọn những dạng chốt định vị tương ứng nhằm hỗ trợ duy trì vị trí giữa các bộ phận.

Việc sử dụng cần căn cứ vào thiết kế cụ thể, không nên thay thế trực tiếp các loại chốt khác nhau khi chưa kiểm tra thông số kỹ thuật.

5.5. Ngành chế tạo máy và đồ gá cơ khí

Nguyên lý định vị chốt – bạc còn được ứng dụng trong thiết kế đồ gá, cụm lắp ghép và hệ thống cơ khí cần tháo lắp nhiều lần.

Các cơ cấu định vị giúp duy trì vị trí tương quan giữa các bộ phận, từ đó hỗ trợ nâng cao độ chính xác trong quá trình gia công và lắp ráp.

6. Những yếu tố cần lưu ý khi lựa chọn định vị khuôn cao su

Để đảm bảo khả năng hoạt động ổn định, việc lựa chọn định vị khuôn cao su cần dựa trên yêu cầu kỹ thuật thực tế của từng bộ khuôn.

Vật liệu chế tạo: Nên lựa chọn loại thép có cơ tính, độ cứng và khả năng chống mài mòn phù hợp với điều kiện làm việc.

Độ chính xác và dung sai: Kích thước chốt, bạc và lỗ lắp cần đáp ứng bản vẽ kỹ thuật. Sai lệch trong quá trình gia công hoặc lắp đặt có thể ảnh hưởng đến khả năng định vị.

Khả năng chịu tải: Cần xem xét lực tác động khi khuôn đóng, tải trọng ngang và điều kiện vận hành để lựa chọn cơ cấu thích hợp.

Nhiệt độ làm việc: Đối với khuôn ép nóng, phải tính đến sự giãn nở nhiệt của vật liệu và ảnh hưởng của nhiệt độ đến khe hở lắp ghép.

Tần suất hoạt động: Những bộ khuôn sản xuất liên tục cần chú trọng khả năng chống mài mòn và kế hoạch kiểm tra, bảo dưỡng định kỳ.

Khả năng thay thế: Nên ưu tiên linh kiện có thông số kỹ thuật rõ ràng, dễ kiểm tra, thay thế và bảo trì.

Đặc biệt, không nên lựa chọn định vị khuôn chỉ dựa trên đường kính bên ngoài. Cần đối chiếu đầy đủ kích thước lắp, chiều dài làm việc, hình dạng bề mặt định vị và dung sai theo thiết kế.

7. Mua định vị khuôn cao su ở đâu?

Việc lựa chọn đơn vị cung cấp linh kiện khuôn mẫu có ý nghĩa quan trọng đối với hoạt động sản xuất, đặc biệt với các doanh nghiệp cần sử dụng nhiều loại linh kiện có kích thước và yêu cầu kỹ thuật khác nhau.

Công ty TNHH Thương Mại Thiết Bị Đông Dương chuyên cung cấp các sản phẩm linh kiện cơ khí khuôn mẫu, phụ kiện khuôn và vật tư phục vụ ngành công nghiệp chế tạo.

Trong đó, định vị khuôn cao su là một trong những nhóm sản phẩm phục vụ nhu cầu chế tạo, bảo trì và thay thế linh kiện khuôn.

Đông Dương hướng đến việc hỗ trợ khách hàng lựa chọn sản phẩm phù hợp dựa trên yêu cầu sử dụng và thông số kỹ thuật, góp phần đáp ứng nhu cầu của các xưởng chế tạo khuôn, doanh nghiệp cơ khí và nhà máy sản xuất công nghiệp.

Khách hàng có thể tham khảo thêm các sản phẩm linh kiện khuôn mẫu tại website:

https://dongduong-co.vn/

8. Kết luận

Định vị khuôn cao su là một linh kiện cơ khí quan trọng trong các hệ thống khuôn cần đảm bảo độ chính xác và tính ổn định trong quá trình đóng mở.

Với cấu tạo gồm chốt định vị và bạc định vị, sản phẩm hỗ trợ căn chỉnh các phần khuôn, hạn chế sai lệch vị trí, góp phần bảo vệ chi tiết khuôn và duy trì chất lượng sản phẩm trong quá trình sản xuất hàng loạt.

Việc lựa chọn đúng loại định vị, đảm bảo dung sai lắp ghép và thực hiện bảo dưỡng phù hợp sẽ giúp hệ thống khuôn vận hành ổn định, giảm nguy cơ hư hỏng và nâng cao hiệu quả sử dụng lâu dài.
