Cầu Kẹp Khuôn Là Gì? Cấu Tạo, Công Dụng Và Ứng Dụng Trong Sản Xuất Công Nghiệp
Trong ngành cơ khí chế tạo và sản xuất công nghiệp, việc cố định khuôn chắc chắn trên bàn máy là yếu tố quan trọng nhằm đảm bảo độ chính xác, an toàn và hiệu suất vận hành. Một trong những phụ kiện được sử dụng phổ biến để thực hiện nhiệm vụ này chính là cầu kẹp khuôn.
Với thiết kế đơn giản nhưng khả năng chịu lực tốt, cầu kẹp khuôn được ứng dụng rộng rãi trên máy ép nhựa, máy dập, máy ép cao su và các thiết bị gia công cơ khí. Vậy cầu kẹp khuôn là gì, có cấu tạo như thế nào và làm sao lựa chọn sản phẩm phù hợp?
1. Cầu kẹp khuôn là gì?
Cầu kẹp khuôn (Mold Clamp) là phụ kiện cơ khí chuyên dùng để cố định bộ khuôn hoặc chi tiết gia công lên bàn máy thông qua hệ thống bu lông, đai ốc và cơ cấu gá kẹp.
Trong quá trình hoạt động, cầu kẹp tạo lực ép lên phần đế khuôn, giúp duy trì vị trí lắp đặt và hạn chế hiện tượng xê dịch do rung động hoặc lực tác động từ máy.
Sản phẩm thường được chế tạo từ thép carbon, thép hợp kim hoặc vật liệu có cơ tính phù hợp, nhằm đáp ứng yêu cầu chịu tải và độ bền khi sử dụng.
Tùy theo kết cấu và nhu cầu gá đặt, cầu kẹp khuôn được thiết kế với nhiều kiểu dáng như cầu kẹp thẳng, cầu kẹp cong và cầu kẹp gù. Đây cũng là những dòng sản phẩm được giới thiệu trên website Đông Dương.
Linh Kiện Khuôn Mẫu Đông Dương

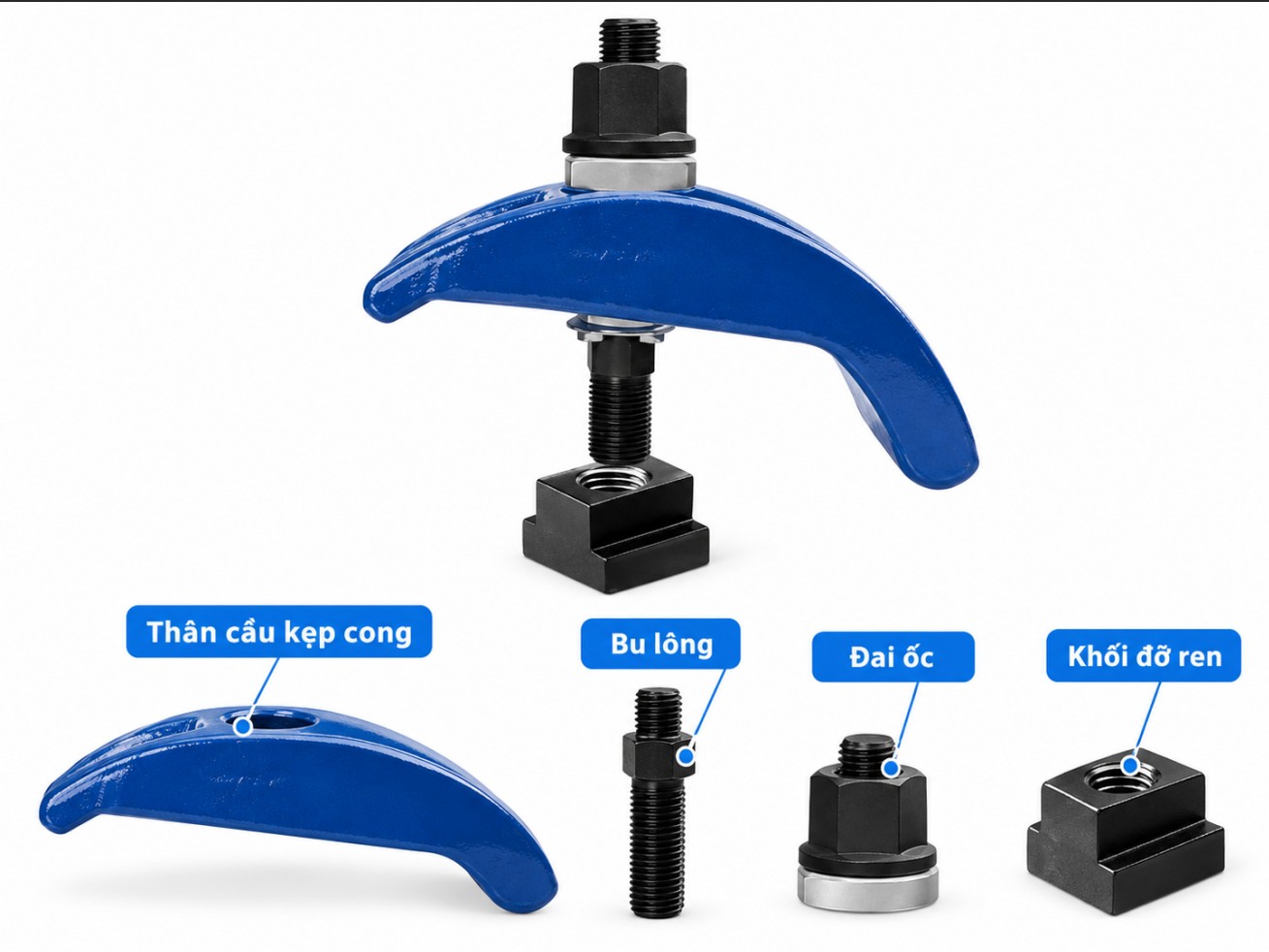

2. Cấu tạo của cầu kẹp khuôn
Một bộ cầu kẹp khuôn thông dụng thường bao gồm các bộ phận chính sau:
Thân cầu kẹp: Là bộ phận chịu lực chính, có dạng thanh thẳng, cong hoặc gù. Thân cầu kẹp thường được gia công với rãnh dài nhằm điều chỉnh vị trí gá đặt linh hoạt.
Bu lông chữ T: Được lắp vào rãnh chữ T trên bàn máy, tạo điểm neo để giữ cơ cấu cầu kẹp khi siết chặt.
Đai ốc: Kết hợp với bu lông để tạo lực siết, giúp ép cầu kẹp xuống phần đế khuôn.
Vít hoặc khối kê: Hỗ trợ điều chỉnh chiều cao ở phía sau cầu kẹp, giúp cân bằng và phân bố lực phù hợp trong quá trình gá đặt.
Một số dòng cầu kẹp có cơ cấu kê tích hợp, trong khi các loại khác sử dụng vít kê hoặc khối kê rời.
3. Công dụng của cầu kẹp khuôn trong sản xuất
3.1. Cố định khuôn chắc chắn trên bàn máy
Chức năng quan trọng nhất của cầu kẹp khuôn là giữ ổn định bộ khuôn trên bàn máy.
Khi máy ép nhựa hoặc máy dập hoạt động, khuôn phải chịu các lực tác động lớn. Cầu kẹp cùng hệ thống bu lông gá đặt giúp hạn chế dịch chuyển ngoài ý muốn, duy trì vị trí khuôn trong suốt quá trình vận hành.
3.2. Nâng cao độ chính xác gia công
Nếu bộ khuôn bị xê dịch hoặc lắp đặt không đúng vị trí, sản phẩm có nguy cơ sai lệch kích thước, phát sinh lỗi hoặc ảnh hưởng đến chất lượng bề mặt.
Sử dụng cầu kẹp phù hợp góp phần duy trì độ ổn định của khuôn, hỗ trợ quá trình sản xuất chính xác và đồng đều hơn.
3.3. Hỗ trợ thay khuôn và bảo trì
Cầu kẹp khuôn có kết cấu tháo lắp tương đối đơn giản, thuận tiện cho việc thay đổi khuôn trên dây chuyền sản xuất.
Đặc biệt, với các nhà máy thường xuyên thay đổi mẫu sản phẩm, việc sử dụng hệ thống gá kẹp phù hợp có thể góp phần rút ngắn thời gian chuẩn bị máy và bảo trì thiết bị.
3.4. Góp phần đảm bảo an toàn lao động
Khuôn có khối lượng lớn nếu không được gá đặt chắc chắn có thể gây nguy hiểm trong quá trình vận hành.
Cầu kẹp khuôn được lựa chọn và lắp đặt đúng kỹ thuật giúp hạn chế nguy cơ lỏng hoặc dịch chuyển khuôn. Tuy nhiên, cầu kẹp không thay thế các cơ cấu an toàn của máy và không phải bộ phận trực tiếp tạo lực đóng giữa hai nửa khuôn.
4. Các loại cầu kẹp khuôn phổ biến hiện nay
Cầu kẹp khuôn thẳng

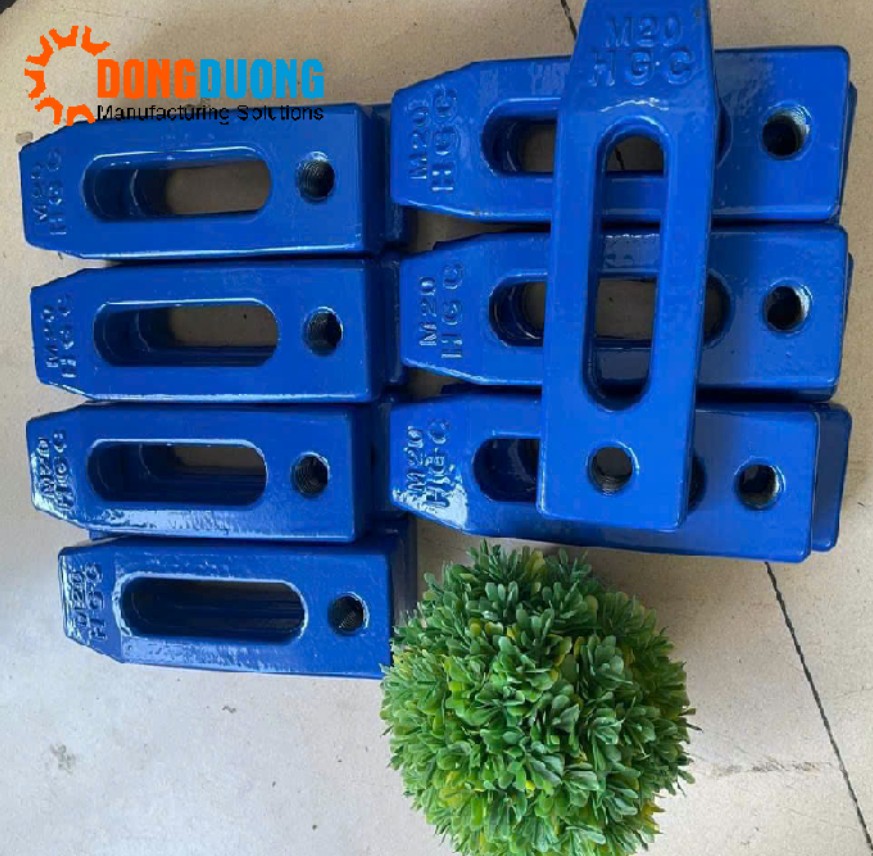

Có dạng thanh thẳng với rãnh lắp bu lông. Loại này có kết cấu đơn giản, dễ điều chỉnh và thường được sử dụng trong gá đặt khuôn, đồ gá và chi tiết cơ khí.
Cầu kẹp khuôn cong
Có thân dạng cung cong, giúp phù hợp với một số kết cấu gá đặt đặc thù. Sản phẩm thường được sử dụng trên máy ép nhựa và các thiết bị cần cố định khuôn.
Cầu kẹp khuôn gù
Có thiết kế thân nhô cao hoặc phần gù đặc trưng, phù hợp với những vị trí gá đặt cần điều chỉnh chiều cao hoặc không gian lắp đặt.
Mỗi loại cầu kẹp có ưu điểm riêng. Việc lựa chọn cần căn cứ vào kết cấu bàn máy, kích thước khuôn, vị trí gá đặt và yêu cầu chịu lực thực tế.
5. Ứng dụng của cầu kẹp khuôn trong công nghiệp
Ngành dập kim loại: Trong các máy dập cơ khí hoặc thủy lực, cầu kẹp hỗ trợ cố định bộ khuôn dập, góp phần đảm bảo sự ổn định khi gia công các chi tiết kim loại.
Ngành sản xuất cao su: Cầu kẹp được sử dụng trong quá trình gá đặt một số loại khuôn ép cao su, phục vụ sản xuất gioăng, phớt, đệm chống rung và sản phẩm cao su kỹ thuật.
Ngành gia công cơ khí: Ngoài việc kẹp khuôn, các loại cầu kẹp phù hợp còn được ứng dụng để cố định đồ gá hoặc phôi trên bàn máy phay, máy khoan và thiết bị gia công khác.
Nhờ tính linh hoạt, cầu kẹp khuôn là phụ kiện hữu ích tại các nhà máy sản xuất, xưởng chế tạo khuôn mẫu và doanh nghiệp cơ khí chính xác.
6. Cách lựa chọn cầu kẹp khuôn phù hợp
Để lựa chọn cầu kẹp khuôn đáp ứng yêu cầu kỹ thuật, doanh nghiệp cần quan tâm đến những yếu tố sau:
-
Kích thước: Xác định chiều dài, chiều rộng thân kẹp và phạm vi chiều cao gá đặt.
-
Cỡ ren: Một số kích thước thường gặp gồm M12, M16, M20 và M24; cần đối chiếu với từng dòng sản phẩm.
-
Vật liệu: Lựa chọn vật liệu và cơ tính phù hợp với lực gá kẹp, môi trường làm việc và tần suất sử dụng.
-
Khả năng chịu tải: Kiểm tra tải trọng cho phép, cấp bền bu lông và thông số kỹ thuật của nhà sản xuất.
-
Khả năng tương thích: Đảm bảo cầu kẹp phù hợp với rãnh chữ T, tấm đế khuôn và không gian lắp đặt trên bàn máy.
Không nên lựa chọn cầu kẹp chỉ dựa vào kích thước ren hoặc công suất danh nghĩa của máy, bởi điều kiện làm việc và kết cấu gá đặt có thể khác nhau.
7. Lưu ý khi lắp đặt và sử dụng cầu kẹp khuôn
Trong quá trình lắp đặt, cần vệ sinh bề mặt tiếp xúc, kiểm tra tình trạng bu lông và bố trí các vị trí kẹp theo yêu cầu của thiết kế.
Phần đầu cầu kẹp phải tiếp xúc chắc chắn với đế khuôn; phần kê phía sau cần được điều chỉnh hợp lý để tránh tạo lực lệch không mong muốn.
Khi siết bu lông, phải tuân thủ mô-men siết được quy định cho cụm gá kẹp, tránh siết thiếu lực hoặc quá mức gây biến dạng, hư hỏng chi tiết.
Đối với khuôn có khối lượng lớn, phải sử dụng thiết bị nâng và biện pháp chống rơi phù hợp trong quá trình lắp đặt. Tuyệt đối không tháo cầu kẹp khi khuôn chưa được đỡ an toàn.
Việc kiểm tra định kỳ giúp phát hiện sớm tình trạng mòn, nứt, biến dạng hoặc lỏng liên kết, từ đó giảm nguy cơ xảy ra sự cố trong sản xuất.
8. Mua cầu kẹp khuôn ở đâu uy tín?
Công ty TNHH Thương Mại Thiết Bị Đông Dương là đơn vị hoạt động trong lĩnh vực cung cấp linh kiện khuôn mẫu và thiết bị phục vụ ngành sản xuất công nghiệp.
Đông Dương giới thiệu các dòng cầu kẹp khuôn phục vụ nhu cầu gá đặt, sửa chữa và bảo trì khuôn tại nhà máy.
Khách hàng có thể tham khảo sản phẩm, đối chiếu quy cách và liên hệ để được tư vấn lựa chọn loại cầu kẹp phù hợp với yêu cầu sử dụng.
Tham khảo: Cầu kẹp khuôn gù M16 – Đông Dương.
9. Kết luận
Cầu kẹp khuôn là phụ kiện quan trọng trong ngành công nghiệp chế tạo và sản xuất, giúp cố định khuôn chắc chắn, hỗ trợ duy trì độ chính xác và nâng cao tính ổn định khi vận hành thiết bị.
Việc lựa chọn đúng loại cầu kẹp, kích thước và phương pháp lắp đặt không chỉ góp phần nâng cao hiệu quả sản xuất mà còn giúp doanh nghiệp hạn chế rủi ro, giảm chi phí bảo trì.
Nếu doanh nghiệp đang tìm kiếm cầu kẹp khuôn phục vụ sản xuất, hãy liên hệ Đông Dương để được hỗ trợ lựa chọn sản phẩm phù hợp.
