Bịt Nước Khuôn Là Gì? Cấu Tạo, Công Dụng Và Ứng Dụng Trong Ngành Khuôn Mẫu

Trong ngành công nghiệp khuôn mẫu, đặc biệt là khuôn ép nhựa, hệ thống làm mát đóng vai trò quan trọng trong việc kiểm soát nhiệt độ, nâng cao chất lượng sản phẩm và tối ưu chu kỳ sản xuất. Để hệ thống hoạt động hiệu quả, các đường dẫn nước phải được bố trí chính xác và đảm bảo độ kín trong quá trình vận hành.

Bịt nước khuôn là một trong những linh kiện được sử dụng để làm kín và kiểm soát dòng nước trong hệ thống làm mát. Mặc dù có kích thước nhỏ, sản phẩm này có vai trò quan trọng trong việc ngăn rò rỉ, định hướng dòng nước và hỗ trợ duy trì hoạt động ổn định của bộ khuôn.

1. Bịt nước khuôn là gì?

Bịt nước khuôn, còn được gọi là nút bịt nước khuôn hoặc chặn nước khuôn, là linh kiện được lắp đặt bên trong các lỗ dẫn nước làm mát của khuôn nhằm ngăn dòng nước đi qua những vị trí không mong muốn.

Tên tiếng Anh thường được sử dụng là Cooling Circuit Plug hoặc Mold Water Stopper.

Trong quá trình gia công khuôn, các đường nước thường được tạo ra bằng phương pháp khoan. Tùy theo thiết kế, một số đường khoan giao nhau để tạo thành hệ thống tuần hoàn, trong khi một số vị trí cần được bịt kín.

Việc sử dụng bịt nước giúp kỹ thuật viên bố trí đường lưu thông của nước theo đúng bản vẽ thiết kế mà không nhất thiết phải tạo ren tại mọi vị trí cần chặn nước.

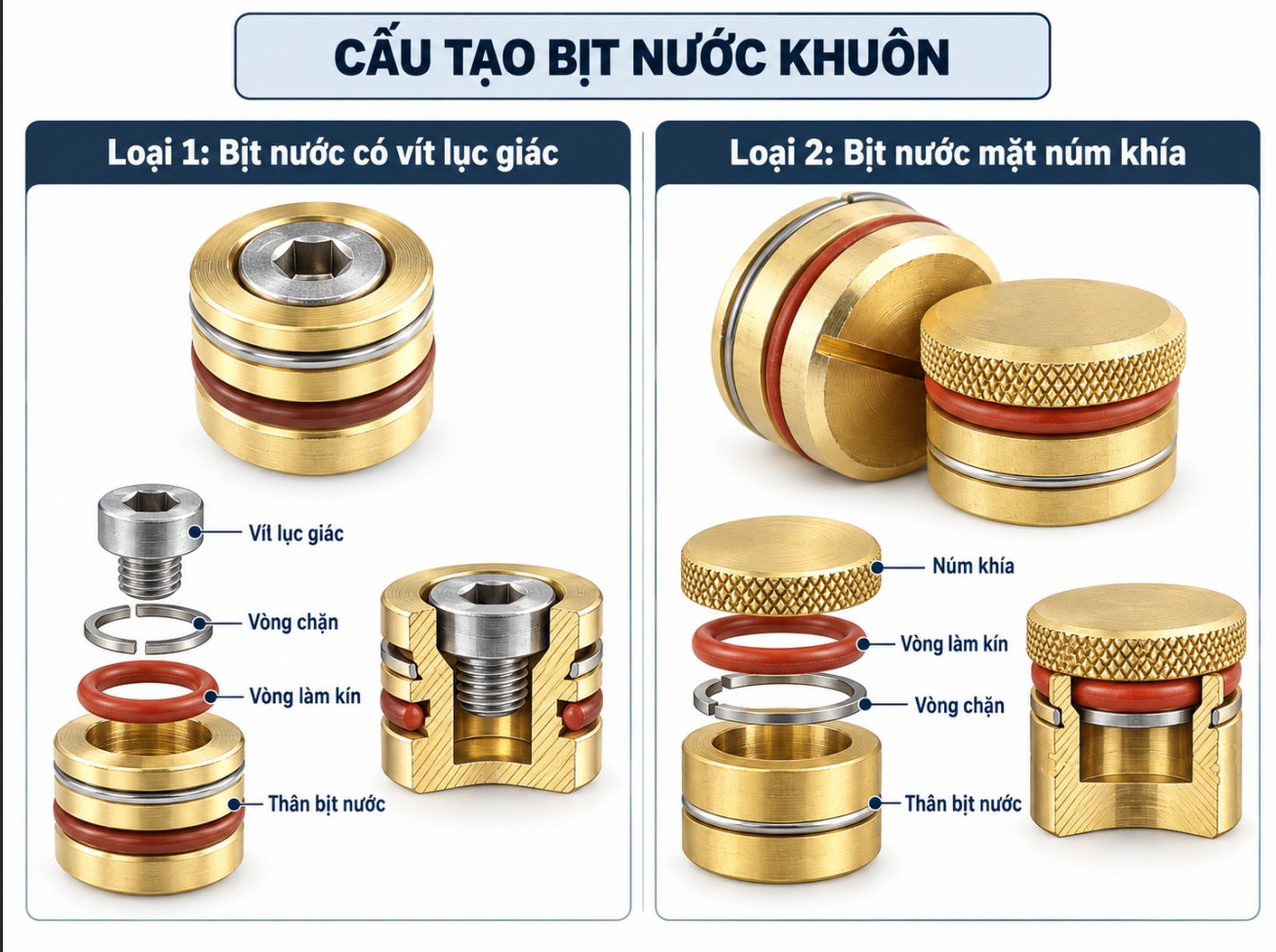

2. Cấu tạo của bịt nước khuôn

Bịt nước khuôn thường có kết cấu hình trụ nhỏ gọn. Tùy theo chủng loại, sản phẩm có thể bao gồm những bộ phận sau:

Thân bịt nước

Thân bịt nước thường được sản xuất từ đồng hoặc hợp kim đồng, có khả năng gia công tốt và phù hợp với môi trường nước làm mát thông dụng.

Thiết kế hình trụ giúp linh kiện được đưa vào các lỗ nước có kích thước tương ứng.

Vòng làm kín

Vòng làm kín thường được chế tạo từ vật liệu đàn hồi, chẳng hạn cao su tổng hợp, giúp hạn chế sự rò rỉ tại bề mặt tiếp xúc giữa thân bịt và thành lỗ nước.

Khả năng chịu nhiệt và tương thích với chất lỏng phụ thuộc vào loại vật liệu được sử dụng.

Cơ cấu cố định

Đây là bộ phận có nhiệm vụ giữ bịt nước tại vị trí lắp đặt.

Ở loại có vít lục giác, cơ cấu này có thể được điều chỉnh bằng dụng cụ phù hợp. Với loại có núm khía, cách cố định cần tuân theo thiết kế cụ thể của nhà sản xuất.

Một số bịt nước sử dụng cơ cấu ép hoặc giãn nở để tạo lực giữ và làm kín.

3. Nguyên lý hoạt động của bịt nước khuôn

Bịt nước khuôn hoạt động dựa trên nguyên lý làm kín giữa thân linh kiện và thành lỗ dẫn nước.

Sau khi được đưa vào vị trí cần chặn, cơ cấu cố định sẽ tạo lực giữ, đồng thời bộ phận làm kín tiếp xúc với thành lỗ để hạn chế nước đi qua.

Nhờ đó, dòng nước làm mát được dẫn theo đường tuần hoàn đã thiết kế.

Đối với loại bịt nước có cơ cấu giãn nở, việc siết hoặc kích hoạt cơ cấu sẽ làm tăng lực ép lên thành lỗ. Quá trình lắp đặt phải tuân thủ hướng dẫn của nhà sản xuất để tránh làm hỏng vòng làm kín hoặc biến dạng linh kiện.

4. Công dụng của bịt nước khuôn trong sản xuất

Ngăn ngừa rò rỉ nước làm mát

Công dụng cơ bản nhất của bịt nước là tạo kín tại các vị trí cần chặn trong hệ thống đường nước.

Khi được lựa chọn và lắp đặt đúng kỹ thuật, sản phẩm giúp hạn chế nước làm mát rò rỉ ra ngoài hoặc di chuyển sang đường dẫn không mong muốn.

Hỗ trợ định hướng dòng nước

Trong nhiều bộ khuôn, đường nước có kết cấu phức tạp với nhiều đoạn khoan giao nhau.

Bịt nước giúp chặn những nhánh không cần thiết, hỗ trợ điều hướng dòng nước tới những khu vực cần giải nhiệt.

Góp phần ổn định nhiệt độ khuôn

Hệ thống làm mát được bố trí hợp lý giúp kiểm soát nhiệt độ trong quá trình ép nhựa.

Khi dòng nước lưu thông theo đúng thiết kế, khả năng trao đổi nhiệt được duy trì, góp phần giảm nguy cơ làm mát không đồng đều và hỗ trợ ổn định chất lượng sản phẩm.

Giảm nguy cơ gián đoạn sản xuất

Các sự cố rò rỉ nước có thể gây gián đoạn vận hành, làm tăng thời gian kiểm tra và bảo trì khuôn.

Sử dụng bịt nước có chất lượng phù hợp và kiểm tra độ kín trước khi sản xuất giúp hạn chế những rủi ro này.

5. Các loại bịt nước khuôn Đông Dương cung cấp

Trong nhóm sản phẩm bịt nước khuôn, Đông Dương cung cấp các kiểu thiết kế khác nhau để đáp ứng nhu cầu lắp đặt trong hệ thống làm mát.

Bịt nước khuôn có vít lục giác

Loại này có thiết kế thân hình trụ, vòng làm kín và chi tiết vít lục giác tại mặt đầu.

Đặc điểm nổi bật là có vị trí để thao tác bằng dụng cụ lục giác phù hợp. Với các thiết kế sử dụng cơ cấu giãn nở, vít có chức năng hỗ trợ điều chỉnh lực cố định bên trong lỗ nước.

Sản phẩm phù hợp với những vị trí lắp đặt đáp ứng yêu cầu kích thước và phương pháp thao tác của từng mã hàng.

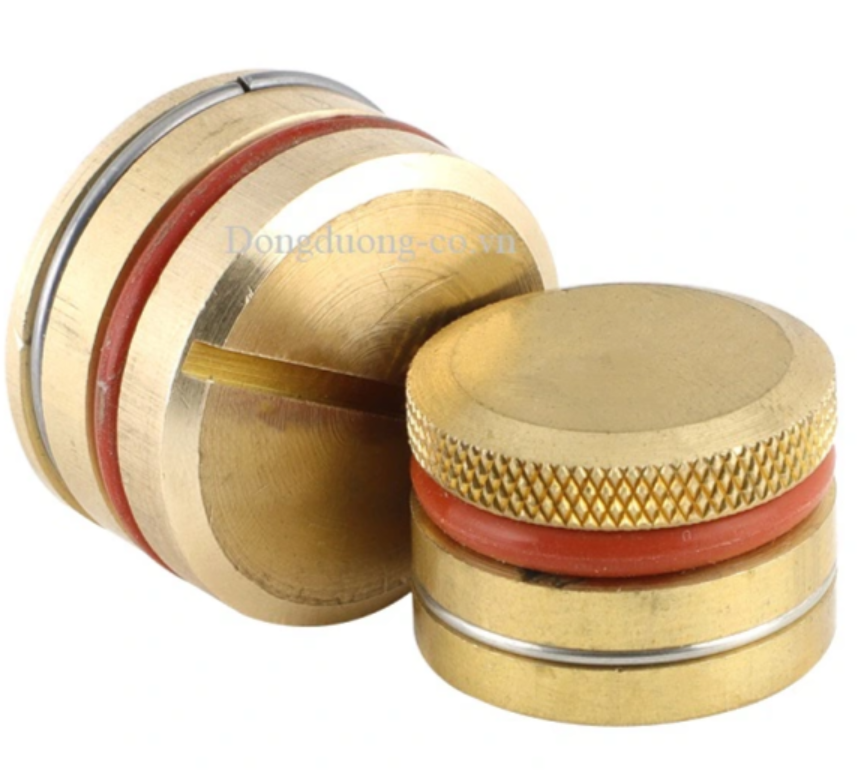

Bịt nước khuôn có núm khía

Loại này có thân kim loại hình trụ, vòng làm kín và phần mặt ngoài được gia công khía.

Thiết kế mặt khía tạo đặc điểm nhận biết và có thể phục vụ thao tác lắp đặt theo kết cấu của nhà sản xuất.

Đối với dòng sản phẩm này, cần tham khảo bản vẽ kỹ thuật để xác định đúng nguyên lý cố định, kích thước lỗ và dụng cụ lắp đặt.

Việc lựa chọn giữa hai loại phải dựa trên yêu cầu thực tế của bộ khuôn, thay vì chỉ dựa vào hình dáng bên ngoài.

6. Ứng dụng của bịt nước trong ngành công nghiệp

Ngành khuôn ép nhựa

Đây là một trong những lĩnh vực sử dụng bịt nước phổ biến. Linh kiện được lắp đặt tại các vị trí cần làm kín hoặc chặn dòng nước trong hệ thống làm mát khuôn.

Ngành chế tạo khuôn mẫu

Các doanh nghiệp thiết kế, gia công và lắp ráp khuôn sử dụng bịt nước để hoàn thiện kết cấu đường nước theo bản vẽ.

Sản phẩm đặc biệt hữu ích với các thiết kế có nhiều lỗ khoan giao nhau và cần chặn nước tại những vị trí nhất định.

Ngành sản xuất linh kiện ô tô, xe máy

Các bộ khuôn phục vụ sản xuất chi tiết nhựa kỹ thuật thường yêu cầu kiểm soát nhiệt độ ổn định. Hệ thống làm mát kín và hoạt động đúng thiết kế góp phần duy trì tính đồng đều trong sản xuất.

Ngành điện, điện tử và đồ gia dụng

Nhiều chi tiết nhựa như vỏ thiết bị, linh kiện điện và phụ kiện gia dụng được sản xuất bằng công nghệ ép phun. Bịt nước là một trong các phụ kiện hỗ trợ hoàn thiện hệ thống làm mát của những bộ khuôn này.

7. Ưu điểm của bịt nước khuôn

Bịt nước khuôn mang lại nhiều lợi ích trong thiết kế và vận hành hệ thống làm mát:

• Kích thước nhỏ gọn: Phù hợp với các đường nước trong kết cấu khuôn.

• Khả năng làm kín: Hỗ trợ ngăn rò rỉ khi được lắp đúng kỹ thuật.

• Linh hoạt trong thiết kế: Có thể sử dụng tại nhiều vị trí cần chặn nước phù hợp với kết cấu sản phẩm.

• Không cần tạo ren đối với một số loại: Giúp đơn giản hóa công đoạn gia công tại vị trí lắp.

• Nhiều kiểu thiết kế: Đáp ứng các phương án lắp đặt và bảo trì khác nhau.

Những ưu điểm trên phụ thuộc vào chất lượng sản phẩm và việc lựa chọn đúng thông số kỹ thuật.

8. Cách lựa chọn bịt nước khuôn phù hợp

Để đảm bảo hiệu quả sử dụng, cần quan tâm đến những yếu tố sau:

Kích thước đường nước: Đường kính của bịt nước phải phù hợp với kích thước lỗ gia công và dung sai mà nhà sản xuất quy định.

Chất liệu thân bịt: Cần lựa chọn vật liệu có khả năng tương thích với nước làm mát và môi trường vận hành.

Vật liệu vòng làm kín: Yêu cầu chịu nhiệt và khả năng chống lão hóa của vòng đệm cần phù hợp với điều kiện sử dụng.

Áp suất làm việc: Lựa chọn sản phẩm có mức áp suất cho phép phù hợp với hệ thống làm mát.

Phương pháp lắp đặt: Phải xác định đúng cơ cấu siết, ép hoặc giãn nở để sử dụng dụng cụ phù hợp.

Không nên lựa chọn bịt nước chỉ theo đường kính danh nghĩa mà bỏ qua dung sai lỗ và các thông số kỹ thuật khác.

9. Những lưu ý khi lắp đặt bịt nước khuôn

Trước khi lắp đặt, kỹ thuật viên cần vệ sinh lỗ nước và loại bỏ phoi kim loại, dầu bẩn hoặc các tạp chất còn sót lại.

Tiếp theo, kiểm tra kích thước lỗ và tình trạng của vòng làm kín. Không sử dụng linh kiện có dấu hiệu biến dạng hoặc hư hỏng.

Quá trình cố định cần thực hiện đúng phương pháp và lực siết theo hướng dẫn của nhà sản xuất.

Sau khi hoàn thiện, hệ thống phải được kiểm tra độ kín ở điều kiện thử phù hợp trước khi đưa vào vận hành.

Đối với các vị trí lắp sâu trong khuôn, cần sử dụng dụng cụ chuyên dụng và xác định chính xác chiều sâu theo bản vẽ.

10. Đông Dương – Đơn vị cung cấp linh kiện khuôn mẫu và thiết bị công nghiệp

Công ty TNHH Thương Mại Thiết Bị Đông Dương là đơn vị hoạt động trong lĩnh vực cung cấp linh kiện khuôn mẫu, vật tư cơ khí và thiết bị phục vụ sản xuất công nghiệp.

Đông Dương hướng tới việc hỗ trợ các nhà máy, doanh nghiệp cơ khí chế tạo và đơn vị gia công khuôn mẫu lựa chọn linh kiện phù hợp với yêu cầu sử dụng thực tế.

Đối với sản phẩm bịt nước khuôn, khách hàng có thể cung cấp kích thước lỗ, hình ảnh, bản vẽ hoặc mã sản phẩm để được hỗ trợ đối chiếu chủng loại.

Việc lựa chọn chính xác linh kiện ngay từ đầu góp phần nâng cao tính ổn định của hệ thống làm mát và hạn chế những phát sinh trong quá trình lắp ráp, bảo trì khuôn.

Website: https://dongduong-co.vn

11. Kết luận

Bịt nước khuôn là phụ kiện quan trọng trong hệ thống làm mát của các bộ khuôn công nghiệp, đặc biệt là khuôn ép nhựa. Sản phẩm có chức năng làm kín, chặn dòng nước và hỗ trợ tổ chức hệ thống đường dẫn nước theo thiết kế.

Hiểu đúng cấu tạo, nguyên lý hoạt động và lựa chọn sản phẩm phù hợp sẽ giúp doanh nghiệp nâng cao hiệu quả sử dụng khuôn, hạn chế rò rỉ và hỗ trợ quá trình vận hành sản xuất ổn định.

Để lựa chọn loại bịt nước phù hợp với bộ khuôn, khách hàng có thể liên hệ Thiết Bị Đông Dương để được hỗ trợ thông tin và tư vấn sản phẩm.
