Đồ gá là gì - Tầm quan trọng của đồ gá trong sản xuất
Trong lĩnh vực gia công cơ khí chính xác, đồ gá được xem như “trợ thủ thầm lặng” của người kỹ thuật viên và dây truyền máy móc. Dù không trực tiếp tiếp xúc với gia công, nhưng đồ gá lại quyết định đến độ chính xác, tốc độ và chất lượng của toàn bộ quá trình sản xuất. Một bộ đồ gá tốt giúp chi tiết được định vị ổn định, kẹp chặt vững chắc, giảm sai số và rút ngắn đáng kể thời gian gá đặt.
Tại Đông Dương, chúng tôi hiểu rằng mỗi chi tiết cơ khí đều có yêu cầu riêng về thông số kỹ thuật như dung sai, độ đồng tâm, độ vuông góc, nhẵn bóng bề mặt. Vì vậy, việc lựa chọn và thiết kế đồ gá phù hợp là yếu tố then chốt để đảm bảo sản phẩm đạt tiêu chuẩn kỹ thuật, đồng đều về chất lượng, và tăng hiệu suất sản xuất.
Trong bài viết này, chúng ta sẽ cùng tìm hiểu cấu tạo và phân loại đồ gá cơ khí trong sản xuất, từ những thiết bị đơn giản đến hệ thống gá kẹp hiện đại – để thấy rõ vai trò quan trọng của chúng trong việc tạo ra năng suất, độ chính xác và độ tin cậy cho ngành cơ khí hiện đại.

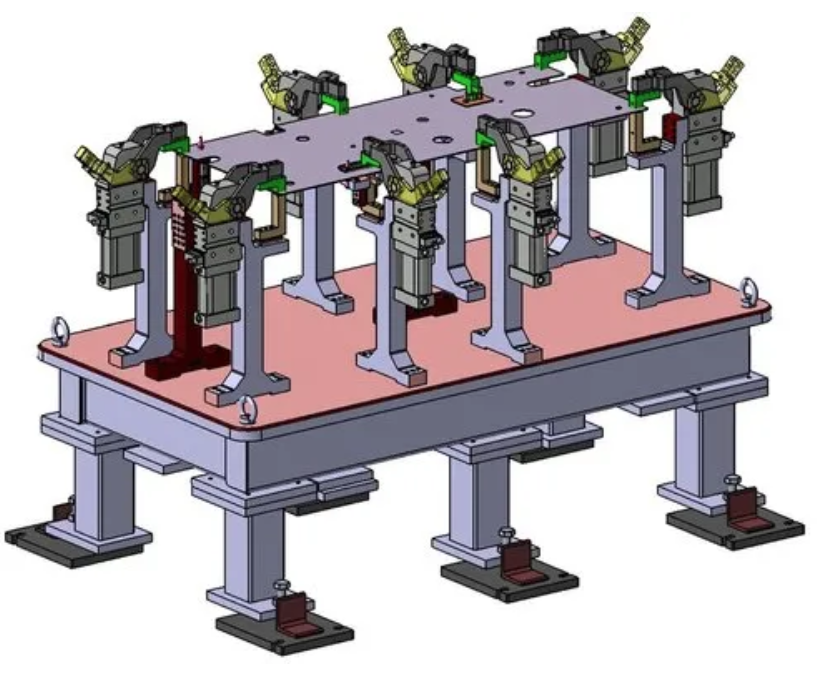

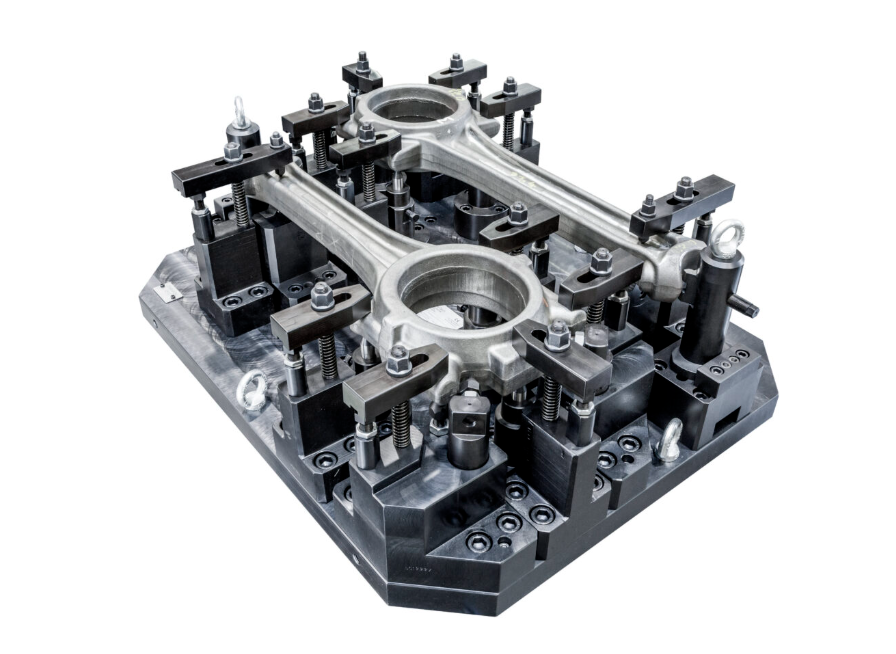

Cấu tạo của một bộ đồ gá cơ khí
Mỗi bộ đồ gá cơ khí được thiết kế với mục tiêu duy nhất: giữ chắc chi tiết, định vị chính xác và đảm bảo gia công ổn định. Tuy cấu tạo có thể khác nhau tùy theo công dụng, nhưng về cơ bản, một bộ đồ gá thường gồm những phần chính sau:
1. Thân đồ gá (đế gá):
Là khung chịu lực toàn bộ, đảm bảo độ cứng vững trong suốt quá trình gia công. Thân gá được chế tạo từ thép hợp kim hoặc gang đặc, xử lý nhiệt và mài phẳng để chịu tải, chống rung. Đây là “nền tảng” giúp các chi tiết khác vận hành ổn định và chính xác.
2. Cơ cấu định vị:
Giữ vai trò xác định vị trí của chi tiết so với máy và dụng cụ cắt. Một hệ thống định vị đúng chuẩn sẽ khống chế đủ 6 bậc tự do của chi tiết, giúp tránh sai lệch khi gia công. Tùy theo yêu cầu mà có thể dùng chốt trụ, mặt phẳng tỳ, khối V, hoặc định vị chuyên dụng theo hình dạng sản phẩm.
Trọng hệ thống kẹp chặt, người thiết kế thường sử dụng các sản phẩm gá kẹp có sẵn trên thị trường như cam kẹp định vị nhanh hay hệ thống xy lanh khí nén kèm nhả tự động.
3. Cơ cấu kẹp chặt:
Đây là phần “năng động” nhất của đồ gá. Nhiệm vụ của nó là cố định chi tiết sau khi đã định vị. Hệ thống kẹp có thể là cơ khí, thủy lực, khí nén hoặc kết hợp điện – cơ. Một cơ cấu kẹp nhanh hiệu quả không chỉ chắc chắn mà còn thuận tiện thao tác định vị, giúp rút ngắn thời gian gá đặt và tăng năng suất vận hành.
4. Cơ cấu dẫn hướng và chặn:
Giúp hướng dao, định vị dụng cụ, hoặc giới hạn hành trình cắt để tránh va chạm. Trong những đồ gá phay hay khoan, phần dẫn hướng đảm bảo đường chạy dao ổn định và chính xác đến từng phần nhỏ milimet.
5. Cơ cấu kiểm tra và an toàn:
Một số đồ gá hiện đại được trang bị cảm biến lực kẹp, chốt kiểm tra hành trình hoặc công tắc hành trình. Các cơ cấu này giúp người vận hành dễ dàng nhận biết tình trạng gá đặt, đảm bảo an toàn cho máy, dao và chi tiết.
Mỗi chi tiết trong đồ gá đều có lý do tồn tại – được thiết kế không chỉ để gá, mà để tạo ra sự lặp lại, ổn định và tin cậy cho cả dây chuyền sản xuất.
Đó cũng chính là triết lý mà Đông Dương hướng tới khi chế tạo và cải tiến các bộ đồ gá – vững chắc trong kết cấu, chính xác trong từng chi tiết, và hiệu quả trong thực tế sản xuất
Ứng dụng của đồ gá trong sản xuất
1. Theo loại máy/gia công (Theo công dụng máy móc)

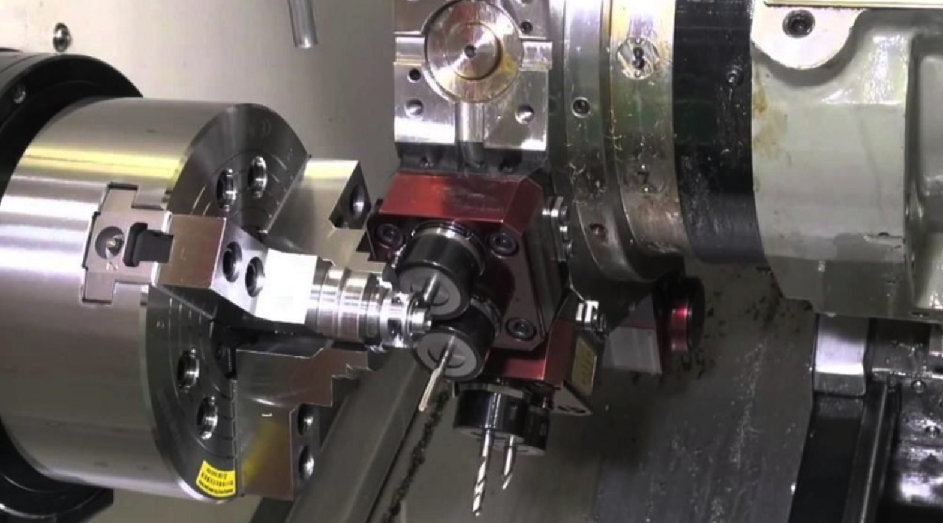

Đồ gá cho tiện (Turning Fixtures):
Sử dụng trên máy tiện, đồ gá này thường cố định vào trục chính hoặc mặt chấu, giữ chi tiết xoay đều để dao tiến hành cắt. Đôi khi cần cân bằng nếu chi tiết lệch tâm.
Ví dụ hình ảnh các đồ gá tiện, dùng để giữ trục hoặc trụ xoay
(tham khảo hình ảnh minh hoạ phía trên).

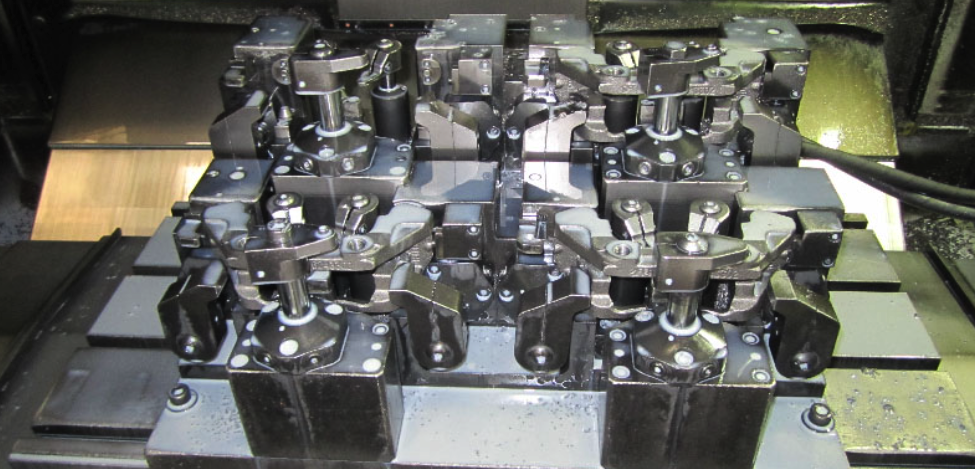

Đồ gá cho phay (Milling Fixtures):
Cố định chi tiết trên bàn máy phay, để dao di chuyển theo nhiều hướng. Vị trí đặt, hướng gá và kẹp chặt đều phải tính tới lực dao khi cắt.
Hình minh hoạ “essential milling fixtures” (trên hình) thể hiện dụng cụ giữ chi tiết khi phay.
Đồ gá cho khoan, doa, taro (Drilling / Boring / Tapping Fixtures):
Nhắm tới việc khoan hoặc gia công lỗ, những đồ gá này có thể tích hợp ống lót (bushing) để chỉ dẫn mũi khoan đi đúng vị trí.
Do lực tác động nhẹ hơn so với phay, cấu trúc đồ gá có thể đơn giản hơn nhưng vẫn phải đảm bảo độ định vị cao.
Đồ gá cho mài (Grinding Fixtures):
Dùng trong mài ngoài hoặc mài trong, cần đảm bảo chi tiết được giữ cố định, tránh rung và cho phép luồng nước làm mát đi qua (nếu cần).
Ví dụ: đồ gá mài trục dùng măng đun (mandrel) để xoay chi tiết khi mài ngoài.
Đồ gá hàn / lắp ráp (Welding / Assembly Fixtures):
Không phải để lấy vật liệu, mà để giữ các chi tiết đúng vị trí khi hàn hoặc khi lắp ráp. Cần chắc chắn, ổn định, và tránh biến dạng do nhiệt khi hàn.
Đồ gá định vị nhiều mặt / đồ gá xoay (Indexing / Rotary Fixtures):
Phục vụ khi chi tiết cần gia công nhiều mặt — đồ gá này cho phép xoay/chuyển vị trí chi tiết theo các góc cố định để tiếp tục các bước gia công.
Đồ gá đa trạm / song song (Multistation / Duplex Fixtures):
Thiết kế để làm việc song song hoặc chuyển tiếp giữa các trạm gia công, giúp tăng năng suất trong sản xuất hàng loạt.
Các bài viết liên quan

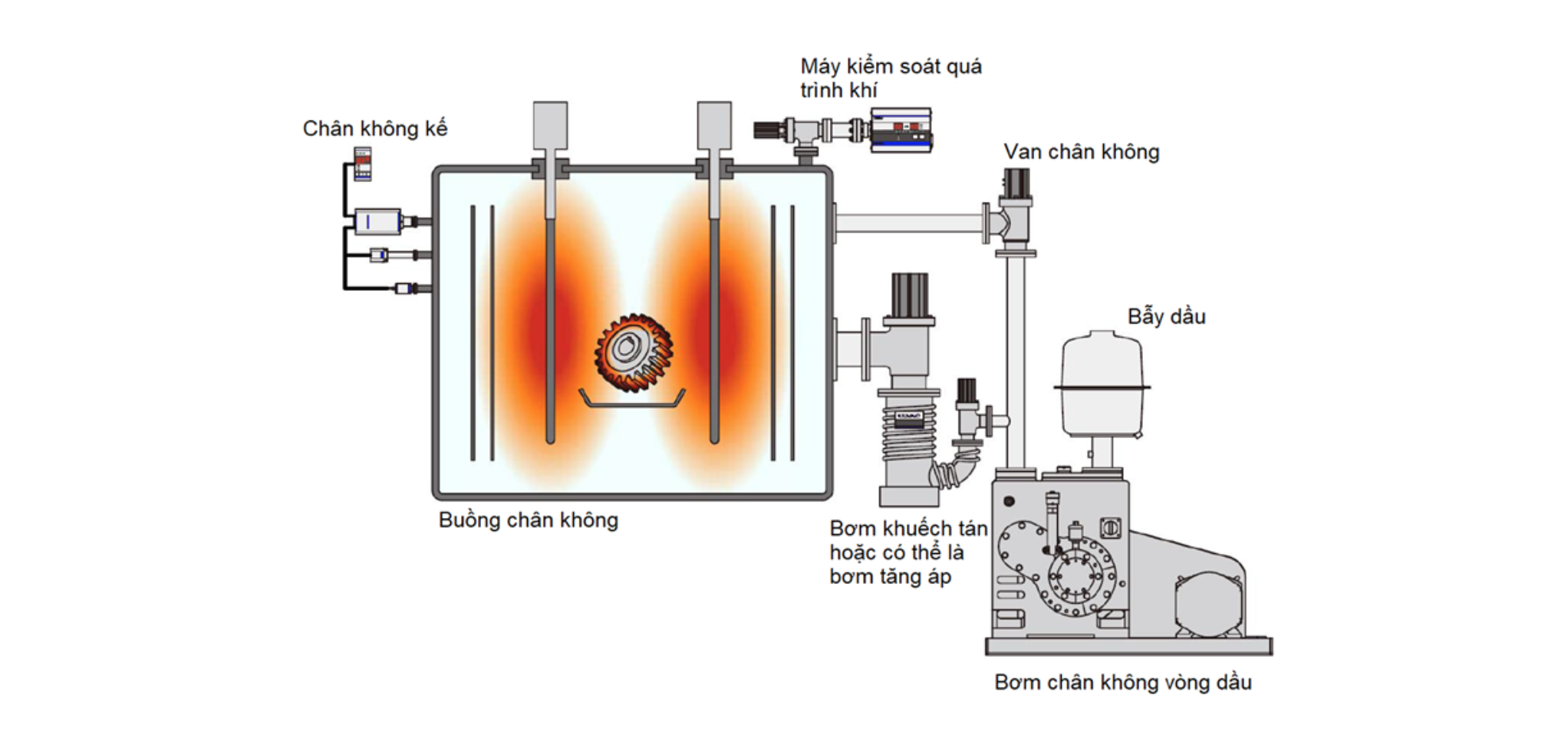

Công nghệ xử lý nhiệt bằng phương pháp chân không
