Bộ Đếm Khuôn Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Trong Công Nghiệp

Trong ngành công nghiệp sản xuất nhựa và chế tạo khuôn mẫu, việc theo dõi số lần hoạt động của khuôn đóng vai trò quan trọng trong quản lý thiết bị, kiểm soát sản xuất và lập kế hoạch bảo trì. Để thực hiện công việc này, nhiều nhà máy sử dụng bộ đếm khuôn (Mold Cycle Counter) – thiết bị chuyên dụng giúp ghi nhận số chu kỳ đóng mở của khuôn trong quá trình vận hành.

Với thiết kế nhỏ gọn, dễ quan sát và khả năng hoạt động độc lập, bộ đếm khuôn là giải pháp hữu ích cho các doanh nghiệp muốn nâng cao hiệu quả quản lý khuôn mẫu và hạn chế rủi ro hư hỏng thiết bị.

1. Bộ đếm khuôn là gì?

Bộ đếm khuôn, còn gọi là bộ đếm số lần đóng mở khuôn hoặc Mold Cycle Counter, là thiết bị được lắp đặt trực tiếp trên khuôn để ghi nhận số chu kỳ hoạt động trong quá trình sản xuất.

Mỗi khi khuôn thực hiện một chu kỳ đóng mở hoàn chỉnh và cơ cấu tác động được kích hoạt đúng cách, thiết bị sẽ ghi nhận thêm một lần đếm.

Thông qua chỉ số hiển thị, bộ phận kỹ thuật có thể biết được số chu kỳ khuôn đã hoạt động, từ đó chủ động kiểm tra, bảo dưỡng và đánh giá tình trạng sử dụng.

Đây là thiết bị được ứng dụng phổ biến trong ngành ép phun nhựa, đặc biệt đối với những bộ khuôn phải làm việc liên tục trong thời gian dài.

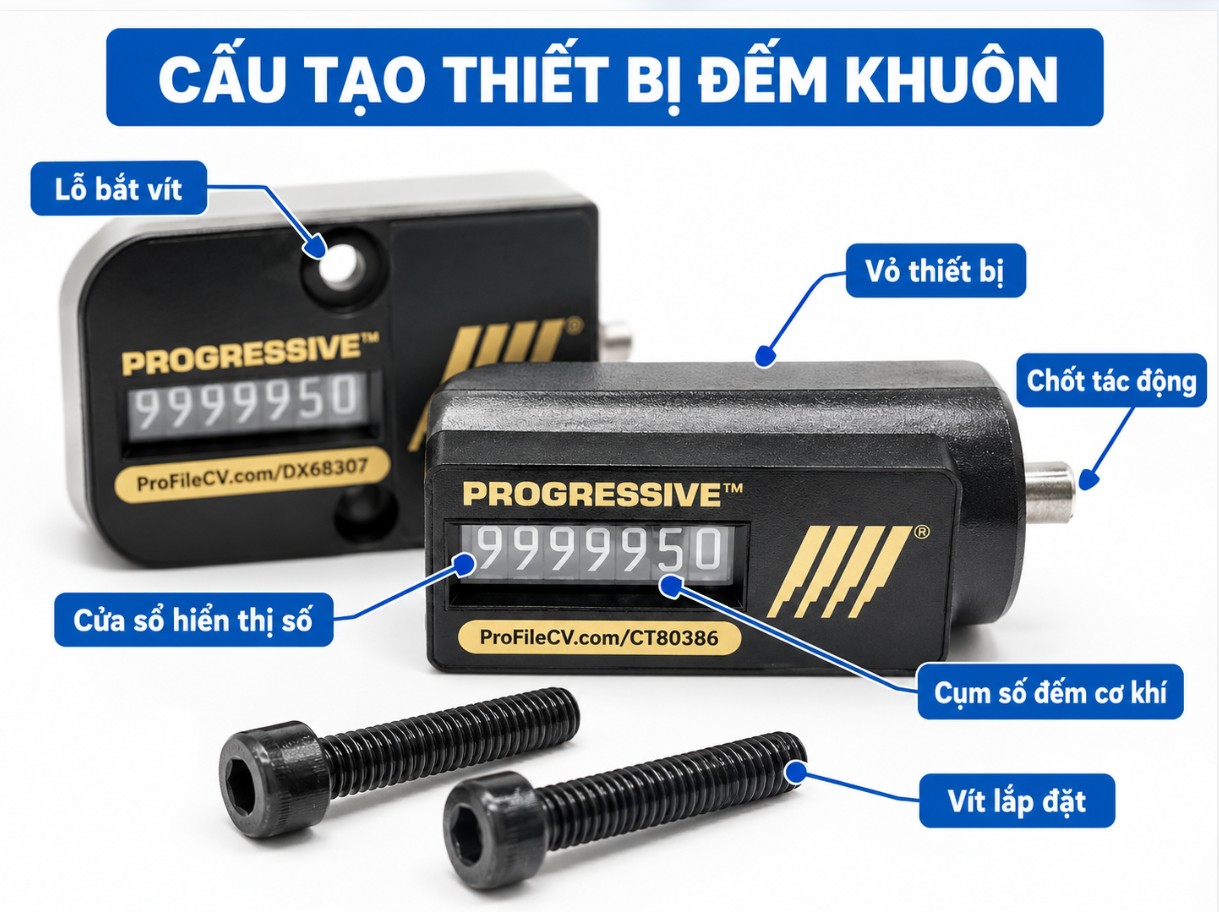

2. Cấu tạo của bộ đếm khuôn

Bộ đếm khuôn cơ khí thông dụng có kết cấu tương đối đơn giản, bao gồm các bộ phận chính sau:

2.1. Thân bộ đếm

Thân thiết bị là bộ phận bao bọc và bảo vệ cơ cấu đếm bên trong. Tùy theo thiết kế, vỏ có thể được chế tạo từ vật liệu polymer kỹ thuật, thép hoặc các vật liệu phù hợp với môi trường làm việc.

Thiết bị có kích thước nhỏ gọn, thuận tiện lắp đặt tại những vị trí được thiết kế sẵn trên khuôn.

2.2. Mặt hiển thị số đếm

Mặt hiển thị thường có dạng cửa sổ quan sát với các chữ số cơ học.

Thông qua bộ phận này, người vận hành có thể trực tiếp đọc số chu kỳ khuôn đã hoạt động mà không cần kết nối với hệ thống điều khiển máy.

2.3. Cơ cấu tác động

Đây là bộ phận nhận chuyển động cơ học khi khuôn đóng hoặc mở.

Khi cơ cấu tác động được dịch chuyển đến hành trình quy định, bộ đếm sẽ ghi nhận một chu kỳ mới.

Cơ cấu này cần được lắp đặt chính xác nhằm đảm bảo khả năng hoạt động ổn định, tránh bỏ sót số đếm hoặc gây hư hỏng thiết bị.

2.4. Cơ cấu truyền động và đếm số

Bên trong bộ đếm cơ khí là hệ thống truyền động giúp chuyển chuyển động từ cơ cấu tác động thành sự thay đổi của các chữ số hiển thị.

Cơ cấu này cho phép thiết bị ghi nhận số lần hoạt động của khuôn mà không cần nguồn điện bên ngoài.

2.5. Bộ phận lắp đặt

Tùy theo từng dòng sản phẩm, bộ đếm có thể được cố định bằng vít, lắp âm trong khuôn hoặc kết hợp với các phụ kiện lắp đặt chuyên dụng.

Việc lựa chọn phương pháp lắp cần căn cứ vào thiết kế khuôn và hướng dẫn kỹ thuật của nhà sản xuất.

3. Nguyên lý hoạt động của bộ đếm khuôn

Bộ đếm khuôn cơ khí hoạt động dựa trên chuyển động tương đối giữa các bộ phận khuôn.

Khi khuôn đóng, cơ cấu tác động của bộ đếm được kích hoạt thông qua sự tiếp xúc hoặc chuyển động của chi tiết liên quan.

Chuyển động này truyền đến bộ phận đếm bên trong, làm thay đổi giá trị hiển thị trên mặt thiết bị.

Khi khuôn mở, cơ cấu tác động trở về vị trí ban đầu để chuẩn bị cho chu kỳ tiếp theo.

Nhờ đó, bộ đếm có thể theo dõi số chu kỳ hoạt động tích lũy trong suốt quá trình sử dụng khuôn.

Đối với những dòng bộ đếm cơ khí không có chức năng đặt lại, số đếm được duy trì ngay cả khi khuôn tháo khỏi máy hoặc chuyển sang dây chuyền sản xuất khác.

4. Công dụng của bộ đếm khuôn trong sản xuất

4.1. Theo dõi số lần hoạt động của khuôn

Công dụng cơ bản nhất của bộ đếm là ghi nhận số chu kỳ khuôn đã vận hành.

Thông tin này giúp doanh nghiệp nắm được mức độ sử dụng thực tế của từng bộ khuôn, thay vì chỉ ước lượng dựa vào thời gian đưa khuôn vào sản xuất.

4.2. Hỗ trợ lập kế hoạch bảo trì định kỳ

Trong quá trình hoạt động, các chi tiết như chốt đẩy, bạc dẫn hướng, trụ dẫn hướng và các cơ cấu chuyển động có thể bị mài mòn.

Dựa trên số chu kỳ đã ghi nhận, bộ phận kỹ thuật có thể xây dựng kế hoạch kiểm tra và bảo trì theo định mức riêng của từng bộ khuôn.

Ví dụ, nếu một bộ khuôn được quy định kiểm tra sau mỗi 100.000 chu kỳ, bộ đếm sẽ cung cấp dữ liệu để xác định thời điểm cần thực hiện.

Mốc 100.000 chu kỳ chỉ là ví dụ; chu kỳ bảo trì thực tế phải dựa trên thiết kế, vật liệu và điều kiện vận hành của khuôn.

4.3. Hỗ trợ quản lý tuổi thọ khuôn

Mỗi bộ khuôn có tuổi thọ thiết kế và mức độ hao mòn khác nhau.

Theo dõi số chu kỳ giúp doanh nghiệp có thêm dữ liệu để đánh giá mức độ sử dụng, lập kế hoạch sửa chữa hoặc chuẩn bị khuôn thay thế.

Tuy nhiên, số chu kỳ không phải yếu tố duy nhất quyết định tuổi thọ. Chất lượng vật liệu, chế độ vận hành và bảo dưỡng cũng có ảnh hưởng quan trọng.

4.4. Hỗ trợ kiểm soát sản xuất

Số chu kỳ khuôn có thể được sử dụng làm dữ liệu tham khảo để đối chiếu với báo cáo sản xuất.

Đối với khuôn nhiều lòng, sản lượng lý thuyết có thể được tính bằng số chu kỳ nhân với số sản phẩm tạo ra trong mỗi chu kỳ.

Ví dụ, khuôn có 4 lòng và thực hiện 5.000 chu kỳ có thể tạo ra tối đa 20.000 sản phẩm theo lý thuyết.

Số lượng thành phẩm thực tế cần được điều chỉnh theo số lòng hoạt động, phế phẩm và các yếu tố khác.

5. Ưu điểm của bộ đếm khuôn cơ khí

Bộ đếm khuôn cơ khí được nhiều doanh nghiệp lựa chọn nhờ những ưu điểm nổi bật:

• Không cần nguồn điện: Hoạt động dựa trên cơ cấu cơ khí, phù hợp với nhiều môi trường sản xuất.

• Dễ quan sát: Chỉ số được hiển thị trực tiếp trên thiết bị.

• Thiết kế nhỏ gọn: Thuận tiện tích hợp trên khuôn có không gian lắp đặt phù hợp.

• Hỗ trợ bảo trì phòng ngừa: Giúp doanh nghiệp theo dõi thời điểm cần kiểm tra khuôn.

• Dữ liệu gắn liền với khuôn: Thuận lợi khi khuôn được chuyển giữa các máy hoặc cơ sở sản xuất.

• Vận hành đơn giản: Không đòi hỏi hệ thống phần mềm phức tạp đối với các dòng cơ khí thông dụng.

Những ưu điểm này giúp bộ đếm khuôn trở thành phụ kiện hữu ích trong công tác quản lý và bảo trì khuôn mẫu.

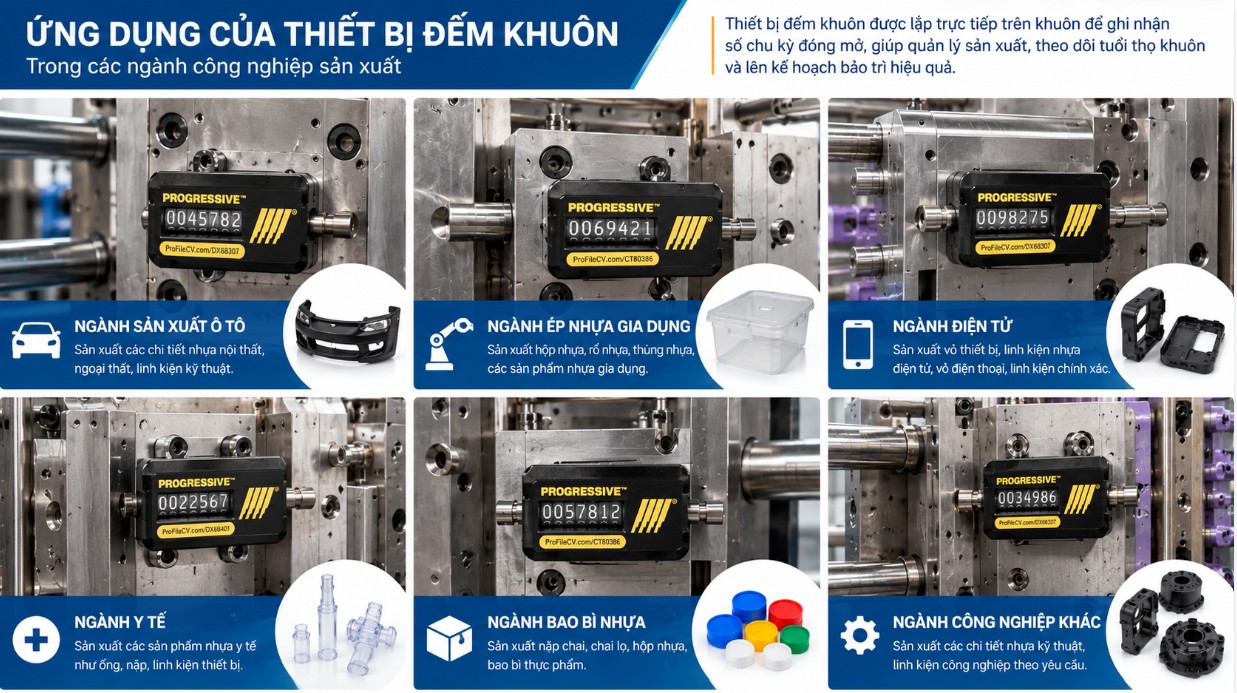

6. Ứng dụng của bộ đếm khuôn trong công nghiệp

6.1. Ngành ép phun nhựa

Đây là lĩnh vực ứng dụng phổ biến của bộ đếm khuôn.

Thiết bị được lắp đặt trên các bộ khuôn sản xuất linh kiện nhựa, vỏ thiết bị điện tử, sản phẩm gia dụng và phụ tùng ô tô.

Thông qua số chu kỳ, bộ phận kỹ thuật có thể theo dõi mức độ sử dụng của từng bộ khuôn và tổ chức bảo trì phù hợp.

6.2. Ngành sản xuất linh kiện ô tô

Các nhà máy sản xuất linh kiện nhựa kỹ thuật thường sử dụng khuôn có giá trị đầu tư lớn.

Bộ đếm hỗ trợ theo dõi lịch sử hoạt động, phục vụ công tác quản lý tài sản khuôn và bảo trì thiết bị.

6.3. Ngành sản xuất thiết bị điện, điện tử

Trong sản xuất các chi tiết nhựa chính xác, khuôn thường phải vận hành với tần suất cao.

Theo dõi chu kỳ hoạt động giúp doanh nghiệp chủ động kiểm tra tình trạng khuôn và duy trì chất lượng sản xuất.

6.4. Ngành chế tạo và bảo dưỡng khuôn mẫu

Đối với các đơn vị chuyên gia công, sửa chữa và bảo trì khuôn, bộ đếm cung cấp dữ liệu tham khảo về mức độ sử dụng của khuôn sau khi bàn giao.

Thông tin này hỗ trợ việc xác định lịch kiểm tra, đánh giá tình trạng vận hành và xây dựng kế hoạch bảo dưỡng.

7. Cách lựa chọn bộ đếm khuôn phù hợp

Khi lựa chọn bộ đếm khuôn, doanh nghiệp cần xem xét các yếu tố sau:

Kiểu lắp đặt: Lựa chọn loại lắp âm hoặc lắp ngoài tùy theo kết cấu khuôn.

Kích thước thiết bị: Kiểm tra không gian lắp đặt, vị trí mặt phân khuôn và bản vẽ kỹ thuật.

Nhiệt độ làm việc: Đảm bảo thiết bị phù hợp với nhiệt độ thực tế của khuôn trong quá trình vận hành.

Hành trình tác động: Cơ cấu đếm cần được kích hoạt đúng hành trình theo yêu cầu của nhà sản xuất.

Khả năng hiển thị: Lựa chọn thiết bị có mặt hiển thị rõ ràng, thuận tiện cho công tác kiểm tra.

Nguồn gốc và chất lượng: Ưu tiên sản phẩm có thông số kỹ thuật, hướng dẫn lắp đặt và thông tin xuất xứ rõ ràng.

Đặc biệt, không nên tự ý điều chỉnh hành trình tác động vượt giới hạn cho phép vì có thể làm hư hỏng cơ cấu đếm.

8. Mua bộ đếm khuôn ở đâu?

Công ty TNHH Thương Mại Thiết Bị Đông Dương hoạt động trong lĩnh vực cung cấp linh kiện khuôn mẫu và thiết bị phục vụ ngành công nghiệp sản xuất.

Các sản phẩm thuộc nhóm thiết bị theo dõi khuôn như bộ đếm số lần đóng mở khuôn là giải pháp hỗ trợ doanh nghiệp quản lý quá trình vận hành, kiểm soát mức độ sử dụng và lập kế hoạch bảo trì.

Khách hàng có nhu cầu tìm hiểu hoặc lựa chọn bộ đếm khuôn có thể liên hệ Đông Dương để trao đổi về kiểu lắp đặt, kích thước và yêu cầu kỹ thuật phù hợp.

Website: https://dongduong-co.vn/

9. Kết luận

Bộ đếm khuôn là thiết bị hữu ích trong ngành công nghiệp chế tạo khuôn mẫu, đặc biệt đối với các dây chuyền ép phun nhựa hoạt động liên tục.

Với khả năng ghi nhận số chu kỳ đóng mở khuôn, thiết bị giúp doanh nghiệp có thêm dữ liệu để quản lý tài sản, chủ động bảo trì và đánh giá mức độ sử dụng của khuôn.

Việc lựa chọn đúng chủng loại, lắp đặt chính xác và theo dõi số đếm thường xuyên sẽ góp phần nâng cao hiệu quả quản lý thiết bị trong nhà máy.
