Chốt Đẩy Khuôn Nhựa Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng Trong Công Nghiệp

rong ngành công nghiệp sản xuất nhựa, hệ thống đẩy sản phẩm đóng vai trò quan trọng trong quá trình vận hành khuôn ép phun. Một trong những linh kiện được sử dụng phổ biến nhất trong hệ thống này chính là chốt đẩy khuôn nhựa, còn gọi là ty đẩy khuôn hoặc Ejector Pin.

Chốt đẩy giúp đưa sản phẩm ra khỏi lòng khuôn sau khi nhựa nguội và khuôn mở. Tuy có kích thước tương đối nhỏ, linh kiện này ảnh hưởng trực tiếp đến khả năng tháo sản phẩm, thời gian chu kỳ và chất lượng sản xuất.

Vậy chốt đẩy khuôn nhựa là gì? Cấu tạo, công dụng và các loại chốt đẩy phổ biến hiện nay có đặc điểm gì? Hãy cùng Công ty TNHH Thương Mại Thiết Bị Đông Dương tìm hiểu chi tiết.

1. Chốt đẩy khuôn nhựa là gì?

Chốt đẩy khuôn nhựa (Ejector Pin) là linh kiện cơ khí thuộc hệ thống đẩy sản phẩm trong bộ khuôn ép phun nhựa.

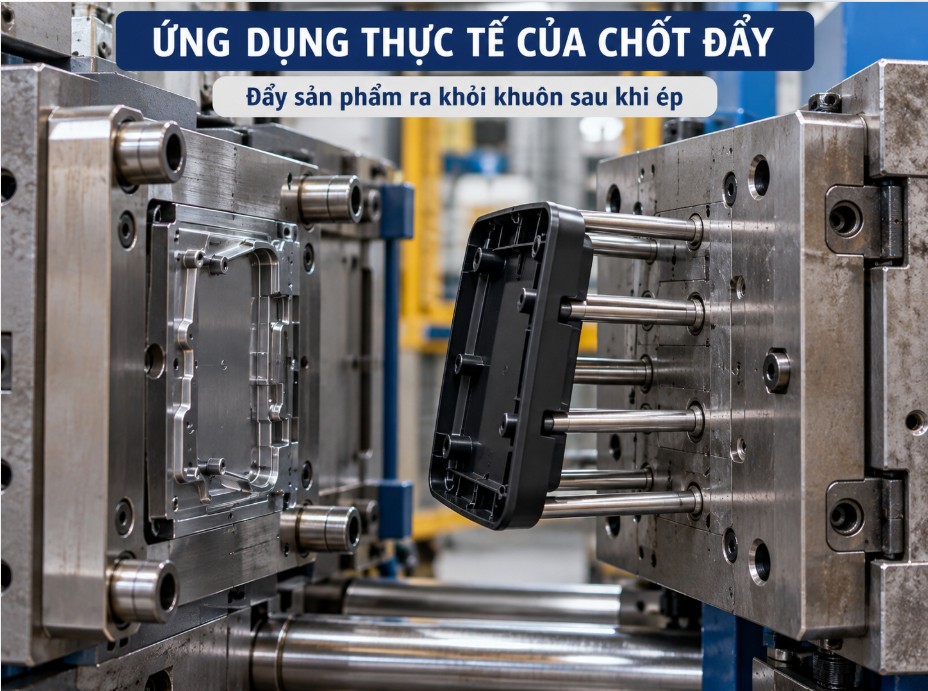

Sau khi nhựa được phun vào lòng khuôn, làm nguội và định hình, khuôn sẽ mở ra. Lúc này, hệ thống đẩy chuyển động, đưa các chốt đẩy tiến về phía sản phẩm để tách sản phẩm khỏi lõi khuôn.

Thông thường, chốt đẩy được lắp trên các tấm đẩy và chuyển động cùng hệ thống đẩy. Sau khi hoàn thành quá trình đẩy sản phẩm, cơ cấu hồi đưa hệ thống trở về vị trí ban đầu trước chu kỳ ép tiếp theo.

Chốt đẩy được sử dụng trong nhiều loại khuôn sản xuất sản phẩm nhựa gia dụng, linh kiện điện tử, phụ tùng ô tô và các chi tiết nhựa kỹ thuật.

2. Cấu tạo của chốt đẩy khuôn nhựa

Một chốt đẩy khuôn nhựa thông dụng thường có ba bộ phận chính.

2.1. Đầu chốt đẩy

Đầu chốt là phần có đường kính lớn hơn thân chốt, thường được gọi là đầu mũ.

Bộ phận này giúp giữ chốt trong tấm đẩy, đồng thời truyền lực từ hệ thống đẩy đến thân chốt.

Độ dày và đường kính đầu chốt phải phù hợp với thiết kế tấm đẩy và tiêu chuẩn sản phẩm.

2.2. Thân chốt đẩy

Thân chốt thường có dạng trụ tròn, được gia công và mài chính xác để đảm bảo khả năng chuyển động trong lỗ dẫn hướng.

Đây là bộ phận chịu lực dọc trục trong quá trình đẩy sản phẩm.

Đường kính, chiều dài, độ thẳng và chất lượng bề mặt thân chốt ảnh hưởng đến khả năng vận hành của hệ thống.

2.3. Đầu làm việc của chốt

Phần đầu làm việc tiếp xúc trực tiếp hoặc gián tiếp với sản phẩm nhựa.

Tùy theo thiết kế khuôn, đầu chốt có thể được gia công dạng phẳng, dạng bậc hoặc hình dạng đặc biệt để phù hợp với bề mặt sản phẩm.

Vị trí bố trí đầu chốt phải được tính toán nhằm hạn chế biến dạng, vết đẩy hoặc hư hỏng sản phẩm.

3. Công dụng của chốt đẩy khuôn nhựa

3.1. Đẩy sản phẩm ra khỏi khuôn

Công dụng quan trọng nhất của chốt đẩy là hỗ trợ tách sản phẩm nhựa khỏi lõi khuôn sau khi hoàn thành quá trình ép phun.

Nếu hệ thống đẩy hoạt động không chính xác, sản phẩm có thể bị kẹt, biến dạng hoặc không thể lấy ra khỏi khuôn.

3.2. Hỗ trợ nâng cao hiệu suất sản xuất

Hệ thống chốt đẩy được thiết kế phù hợp giúp sản phẩm được tháo khỏi khuôn ổn định, hỗ trợ dây chuyền sản xuất tự động.

Nhờ đó, doanh nghiệp có thể hạn chế thời gian dừng máy do sản phẩm bị kẹt hoặc cơ cấu đẩy gặp sự cố.

3.3. Hạn chế lỗi sản phẩm

Việc bố trí số lượng, kích thước và vị trí chốt đẩy hợp lý giúp phân bố lực đẩy lên sản phẩm.

Điều này góp phần hạn chế các lỗi như cong vênh, nứt gãy, vết lõm hoặc biến dạng tại vị trí tiếp xúc.

3.4. Hỗ trợ bảo trì và sửa chữa khuôn

Chốt đẩy là linh kiện có thể bị mài mòn trong quá trình hoạt động liên tục.

Sử dụng các loại chốt có quy cách tiêu chuẩn giúp công việc kiểm tra, thay thế và bảo dưỡng khuôn thuận tiện hơn.

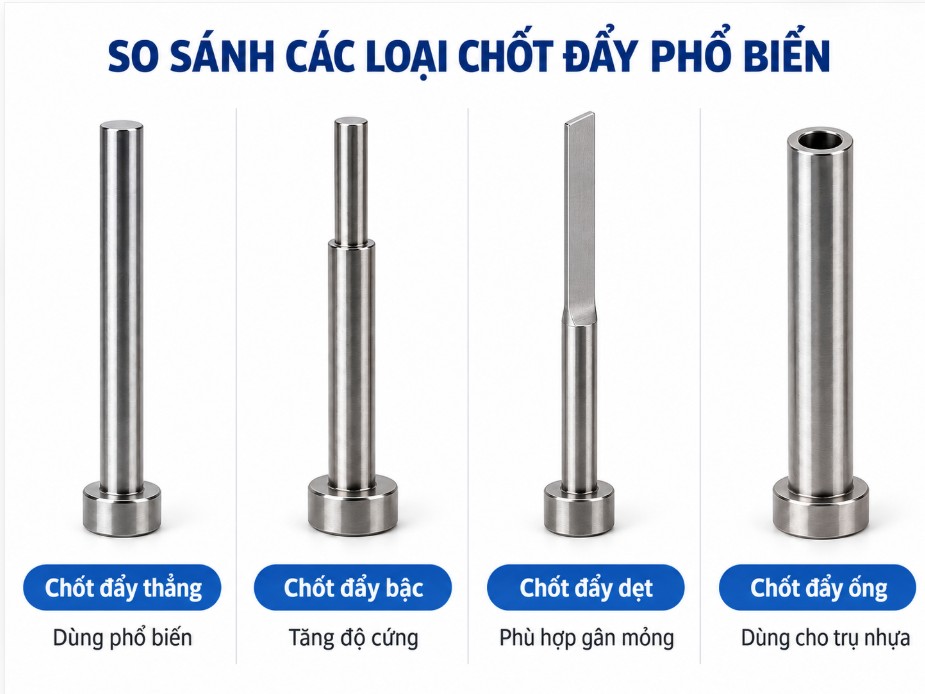

4. Các loại chốt đẩy khuôn nhựa phổ biến

4.1. Chốt đẩy thẳng

Chốt đẩy thẳng có thân hình trụ với đường kính tương đối đồng nhất trên chiều dài làm việc.

Đây là loại được sử dụng rộng rãi trong khuôn ép nhựa nhờ kết cấu đơn giản, dễ thay thế và có nhiều kích thước.

4.2. Chốt đẩy bậc

Chốt đẩy bậc có phần thân được thiết kế với các đường kính khác nhau.

Loại này phù hợp với những vị trí có không gian hạn chế hoặc yêu cầu đầu đẩy nhỏ nhưng vẫn cần đảm bảo độ cứng vững của thân.

4.3. Chốt đẩy dẹt

Chốt đẩy dẹt có phần đầu làm việc dạng chữ nhật hoặc hình dẹt.

Sản phẩm thường được sử dụng tại các vị trí thành nhựa mỏng, gân nhựa hoặc những vùng không phù hợp với chốt tròn thông thường.

4.4. Chốt đẩy ống

Chốt đẩy ống (Ejector Sleeve) có dạng ống rỗng, thường hoạt động kết hợp với chốt lõi bên trong.

Đây là giải pháp được sử dụng trong những kết cấu sản phẩm có trụ nhựa, lỗ hoặc hình dạng đặc biệt.

5. Vật liệu chế tạo chốt đẩy khuôn nhựa

Chốt đẩy thường được sản xuất từ những loại thép có khả năng chịu mài mòn, chịu nhiệt và đáp ứng yêu cầu về cơ tính.

Thép SKH51: Là nhóm thép gió được sử dụng phổ biến trong sản xuất chốt đẩy có độ cứng cao và khả năng chống mài mòn tốt.

Thép SKD61: Là thép dụng cụ làm việc nóng, được sử dụng trong nhiều dòng chốt đẩy khuôn nhựa.

Thép SKD61 thấm nitơ: Được xử lý bề mặt nhằm tăng khả năng chống mài mòn, trong khi phần lõi vẫn duy trì các đặc tính cơ học theo chế độ nhiệt luyện.

Ngoài vật liệu, doanh nghiệp cần quan tâm đến độ cứng, độ chính xác kích thước và chất lượng xử lý bề mặt.

6. Ứng dụng của chốt đẩy trong sản xuất công nghiệp

Ngành sản xuất nhựa gia dụng

Chốt đẩy được sử dụng trong khuôn sản xuất hộp nhựa, rổ nhựa, nắp nhựa, khay nhựa và nhiều sản phẩm gia dụng khác.

Ngành sản xuất linh kiện ô tô

Các bộ khuôn sản xuất chi tiết nhựa nội thất, vỏ thiết bị và phụ kiện ô tô thường sử dụng hệ thống chốt đẩy để hỗ trợ tháo sản phẩm.

Ngành điện tử

Trong sản xuất vỏ thiết bị điện tử và linh kiện nhựa chính xác, việc bố trí chốt đẩy cần hạn chế vết đẩy trên những bề mặt có yêu cầu thẩm mỹ.

Ngành sản xuất nhựa kỹ thuật

Chốt đẩy còn được sử dụng trong khuôn sản xuất bánh răng nhựa, khớp nối, vỏ cơ cấu và nhiều sản phẩm nhựa công nghiệp.

7. Cách lựa chọn chốt đẩy khuôn nhựa phù hợp

Khi lựa chọn chốt đẩy, kỹ sư và bộ phận thu mua cần kiểm tra các yếu tố sau:

• Đường kính thân chốt và dung sai.

• Chiều dài tổng thể và chiều dài làm việc.

• Đường kính, độ dày đầu chốt.

• Vật liệu và độ cứng theo từng mã sản phẩm.

• Nhiệt độ khuôn và điều kiện ma sát.

• Hình dạng đầu chốt và vị trí tiếp xúc sản phẩm.

Không nên chỉ lựa chọn dựa vào kích thước danh nghĩa, bởi chốt có cùng đường kính nhưng khác vật liệu hoặc dung sai có thể không thay thế trực tiếp cho nhau.

8. Những lưu ý khi sử dụng chốt đẩy

Trong quá trình vận hành, cần kiểm tra định kỳ tình trạng mài mòn, cong và biến dạng của chốt.

Hệ thống đẩy phải chuyển động đồng đều, tránh hiện tượng chốt bị kẹt hoặc chịu lực lệch.

Khi thay thế, cần kiểm tra đồng thời lỗ dẫn hướng, tấm đẩy và các cơ cấu hồi để xác định nguyên nhân hư hỏng.

Đặc biệt, không nên tiếp tục sử dụng chốt đã cong hoặc có dấu hiệu nứt gãy vì có thể gây hư hỏng thêm cho bộ khuôn.

9. Mua chốt đẩy khuôn nhựa ở đâu?

Công ty TNHH Thương Mại Thiết Bị Đông Dương hoạt động trong lĩnh vực cung cấp linh kiện khuôn mẫu, vật tư cơ khí và thiết bị công nghiệp.

Doanh nghiệp có nhu cầu tìm hiểu các loại chốt đẩy khuôn nhựa, chốt đẩy bậc, chốt đẩy dẹt hoặc chốt đẩy ống có thể liên hệ Đông Dương để trao đổi về quy cách, vật liệu và yêu cầu kỹ thuật.

Website: https://dongduong-co.vn/pin-epj

10. Kết luận

Chốt đẩy khuôn nhựa là linh kiện quan trọng trong hệ thống tháo sản phẩm của khuôn ép phun.

Việc lựa chọn đúng vật liệu, kích thước và chủng loại giúp quá trình đẩy sản phẩm ổn định, hạn chế nguy cơ hư hỏng và hỗ trợ duy trì chất lượng sản xuất.

Đối với các doanh nghiệp sản xuất công nghiệp, sử dụng chốt đẩy phù hợp và kiểm tra định kỳ là giải pháp cần thiết để nâng cao hiệu quả vận hành khuôn mẫu.
