Nguyên lý hoạt động của cam kẹp đứng trong cơ khí – Giải pháp kẹp chặt hiệu quả và chính xác
Trong ngành cơ khí hiện đại, việc cố định chi tiết trong quá trình gia công đóng vai trò vô cùng quan trọng, ảnh hưởng trực tiếp đến độ chính xác, chất lượng sản phẩm cũng như năng suất làm việc. Một trong những thiết bị hỗ trợ kẹp chặt phổ biến và hiệu quả hiện nay chính là cam kẹp đứng. Với thiết kế thông minh và nguyên lý hoạt động dựa trên cơ học đơn giản nhưng tối ưu, cam kẹp đứng đang được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất công nghiệp.

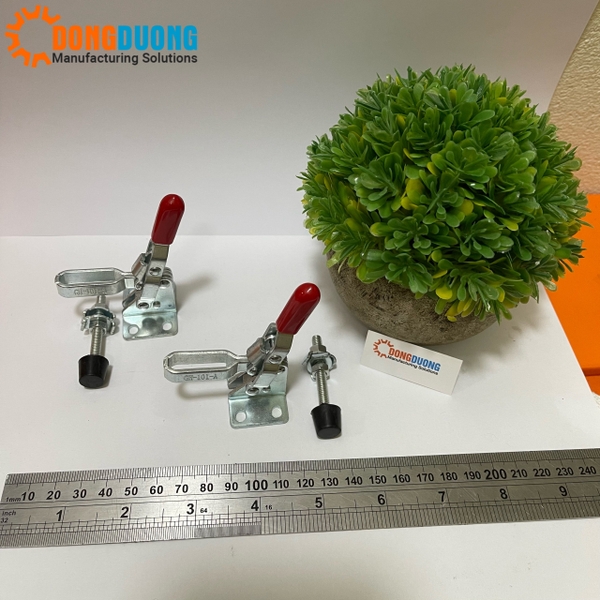

1. Cam kẹp đứng là gì?
Cam kẹp đứng là một loại cơ cấu kẹp chặt cơ khí sử dụng chuyển động quay của cam để tạo ra lực ép theo phương thẳng đứng. Thiết bị này thường được lắp cố định trên bàn máy, đồ gá hoặc jig để giữ chặt phôi trong quá trình gia công, kiểm tra hoặc lắp ráp.
So với các phương pháp kẹp truyền thống như bu lông hay ê tô, cam kẹp đứng có ưu điểm nổi bật là thao tác nhanh, tiết kiệm thời gian và giảm sức lao động cho người vận hành.
Một bộ cam kẹp đứng tiêu chuẩn thường bao gồm các thành phần chính như:
- Tay gạt (handle): Bộ phận để người dùng tác động lực.
- Trục cam (cam shaft): Thành phần quan trọng giúp chuyển đổi chuyển động.
- Cơ cấu liên kết (linkage): Truyền lực từ trục cam đến đầu kẹp.
- Đầu kẹp (clamping arm/spindle): Phần tiếp xúc trực tiếp với chi tiết cần kẹp.
- Thân kẹp (base): Nơi cố định toàn bộ thiết bị lên bề mặt làm việc.
2. Nguyên lý hoạt động của cam kẹp đứng
Nguyên lý hoạt động của cam kẹp đứng dựa trên sự kết hợp giữa chuyển động quay của cam và cơ chế đòn bẩy khuếch đại lực. Đây là một dạng ứng dụng điển hình của cơ học cổ điển trong thiết kế máy.
Khi người dùng tác động lực lên tay gạt, hệ thống sẽ hoạt động theo các bước sau:
a. Giai đoạn mở kẹp
Khi tay gạt được nâng lên, trục cam quay theo chiều ngược lại, kéo cơ cấu liên kết di chuyển. Lúc này, đầu kẹp sẽ nâng lên theo phương thẳng đứng, tạo khoảng trống để đặt hoặc tháo chi tiết. Ở trạng thái này, cam kẹp ở vị trí “mở”, không tạo lực ép lên phôi.
b. Giai đoạn kẹp chặt
Khi tay gạt được hạ xuống, trục cam bắt đầu quay theo chiều ngược lại. Nhờ thiết kế cam lệch tâm, chuyển động quay này sẽ được chuyển đổi thành chuyển động tịnh tiến theo phương thẳng đứng của đầu kẹp.
Đặc biệt, khi tay gạt tiến gần đến vị trí cuối hành trình, cơ cấu đòn bẩy sẽ khuếch đại lực tác động từ tay người dùng, tạo ra một lực kẹp lớn ép chặt chi tiết xuống bề mặt gá.
c. Cơ chế khóa điểm chết (Over-center)
Một điểm quan trọng trong nguyên lý hoạt động của cam kẹp đứng là cơ chế khóa qua điểm chết (over-center locking). Khi tay gạt vượt qua một vị trí nhất định (điểm chết), lực phản hồi từ chi tiết sẽ không còn làm bật ngược tay gạt.
Điều này mang lại hai lợi ích lớn:
- Giữ lực kẹp ổn định mà không cần giữ tay
- Đảm bảo an toàn khi vận hành, tránh tình trạng bật kẹp bất ngờ
Chính cơ chế này giúp cam kẹp đứng trở thành thiết bị lý tưởng trong các dây chuyền sản xuất yêu cầu độ ổn định cao.
3. Phân tích cơ học – Vì sao lực kẹp lớn?
Cam kẹp đứng có thể tạo ra lực kẹp lớn dù lực tác động ban đầu nhỏ nhờ hai yếu tố chính:
- Nguyên lý đòn bẩy: Tay gạt có chiều dài lớn hơn khoảng cách từ trục quay đến điểm truyền lực, giúp khuếch đại lực đầu vào.
- Cam lệch tâm: Biên dạng cam được thiết kế không đồng tâm, giúp chuyển đổi chuyển động quay thành lực ép mạnh hơn ở cuối hành trình.
Nhờ đó, người vận hành chỉ cần dùng lực tay nhẹ nhưng vẫn đạt được lực kẹp đủ lớn để giữ chắc chi tiết trong quá trình gia công.
4. Ưu điểm nổi bật của cam kẹp đứng
Cam kẹp đứng ngày càng được ưa chuộng nhờ những ưu điểm vượt trội:
- Thao tác nhanh chóng: Chỉ cần một thao tác gạt là hoàn tất kẹp hoặc nhả.
- Tiết kiệm thời gian sản xuất: Phù hợp với sản xuất hàng loạt.
- Lực kẹp mạnh và ổn định: Đảm bảo chi tiết không bị xê dịch.
- Thiết kế nhỏ gọn: Dễ dàng lắp đặt trong không gian hẹp.
- Độ bền cao: Thường làm từ thép hợp kim, chống mài mòn tốt.
- An toàn khi sử dụng: Có cơ chế khóa chống bật ngược.

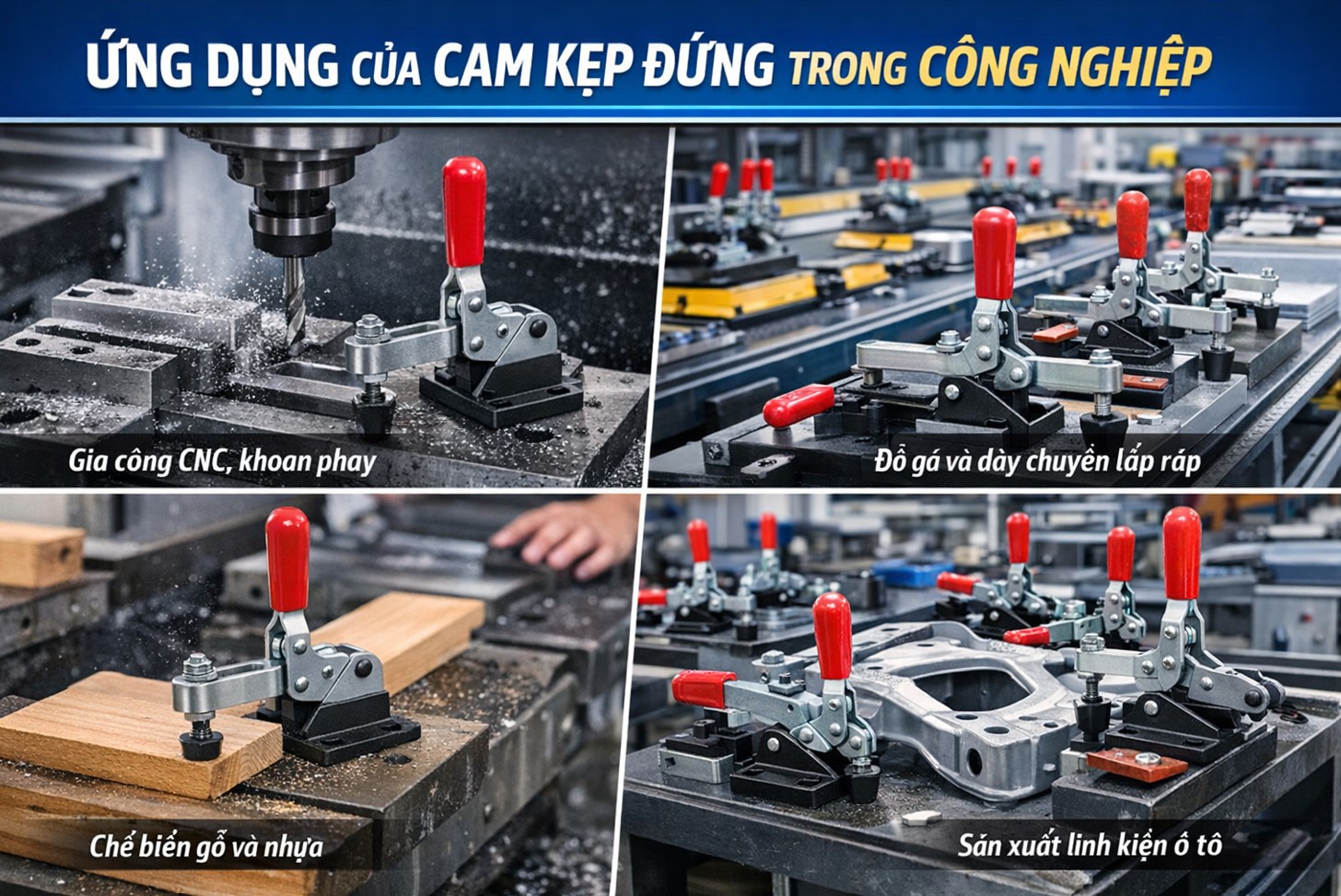

5. Ứng dụng thực tế trong sản xuất
Cam kẹp đứng được sử dụng rộng rãi trong nhiều lĩnh vực:
- Gia công CNC: Giữ chặt phôi trong quá trình cắt gọt.
- Khuôn mẫu: Cố định chi tiết khi lắp ráp hoặc kiểm tra.
- Đồ gá (jig & fixture): Tăng độ chính xác và tính lặp lại.
- Ngành gỗ và nhựa: Kẹp giữ vật liệu khi gia công.
- Dây chuyền lắp ráp: Tối ưu hóa thao tác và giảm thời gian chờ.
Đặc biệt, trong môi trường sản xuất tự động hóa, cam kẹp đứng còn có thể được tích hợp vào hệ thống để nâng cao hiệu suất vận hành.
6. Lưu ý khi sử dụng cam kẹp đứng
Để đảm bảo hiệu quả và tuổi thọ của thiết bị, người dùng cần lưu ý:
- Chọn đúng lực kẹp phù hợp với yêu cầu công việc
- Lắp đặt chắc chắn trên bề mặt làm việc
- Bảo trì định kỳ: Tra dầu, kiểm tra mài mòn
- Không sử dụng quá tải để tránh hư hỏng cơ cấu cam.7Giới thiệu các mã cam kẹp đứng phổ biến
7. Giới thiệu các mã cam kẹp đứng phổ biến
 GH101A |
 GH101B |
 GH101D |
 GH101DL |
 GH101E |
 GH101EL |
 GH101H |
 GH101J |
 GH10247 |
 GH102B |
 GH11412 |
 GH12050 |
 GH12050-U |
 GH-12130 |
 GH12132 |
 GH12133 |
 GH12205 |
 GH12265 |
 GH12305 |
 GH13009 |
 GH11421 |
 GH12131 |
